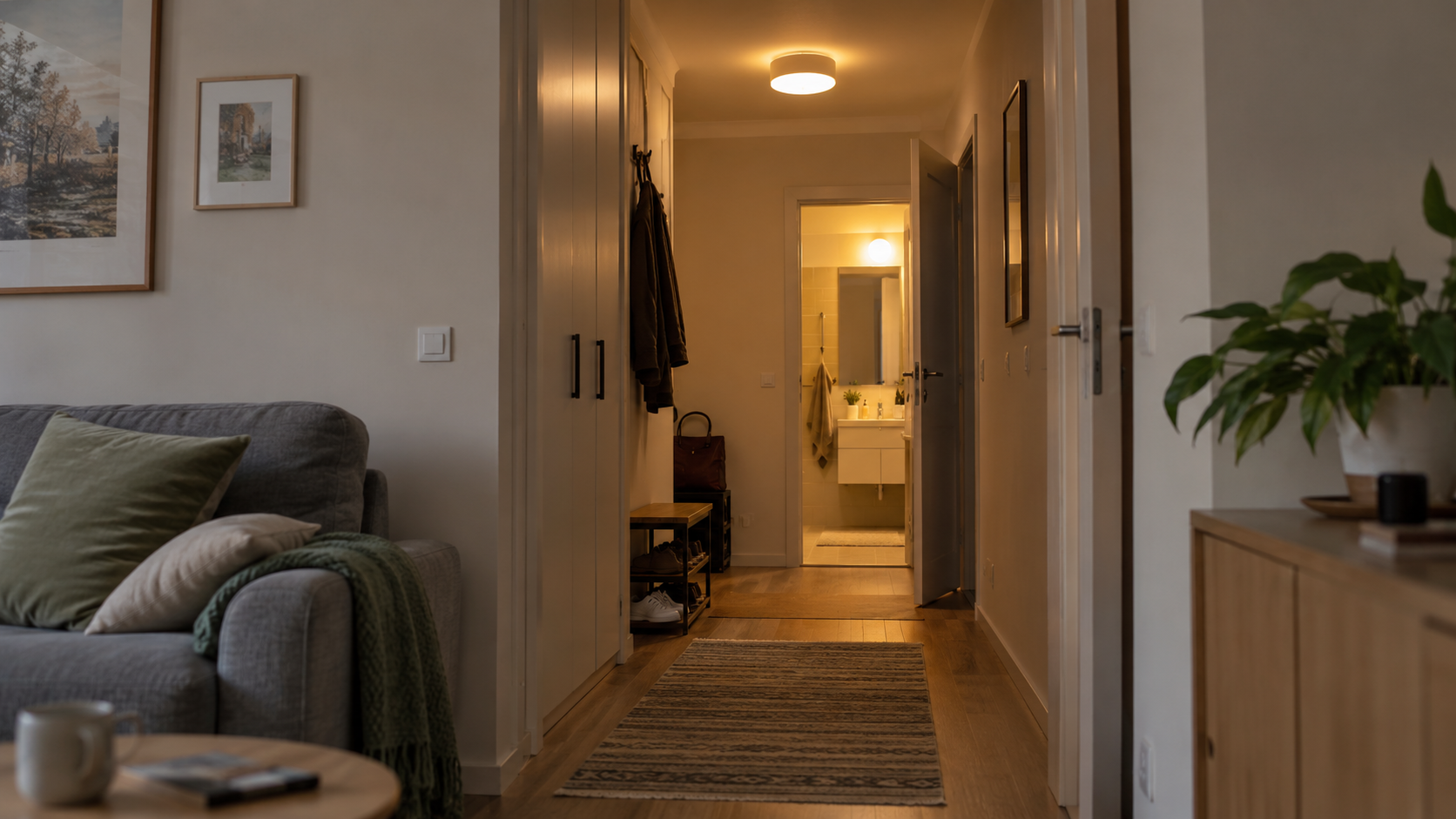

Свет горел, хотя в помещениях уже никого не было

Выключатели чаще всего забывали дети и гости. Днём включённые лампы не всегда замечали, а вечером они могли работать часами в пустом коридоре или санузле. Из таких случаев и складывался лишний расход.
Ночью неудобство было другим: в тёмном коридоре приходилось нащупывать выключатель, после чего лампы сразу включались на обычную яркость. Один датчик движения обе задачи не решал. В коридоре нужно учитывать, достаточно ли естественного света, а для санузла движение за закрытой дверью — ненадёжный признак. Кроме того, при остановке Home Assistant настенные выключатели должны были продолжать работать.
Поэтому сначала мы занялись выключателями и только потом перешли к датчикам.
Сохранили обычные выключатели

В подрозетники за существующими выключателями установили компактные реле Shelly 1 Mini Gen4. Для жильцов управление не изменилось: свет по-прежнему можно включить и выключить клавишей на стене. При этом реле стало принимать команды от Home Assistant.
Такой способ подходит, если в подрозетнике есть нейтраль, модуль помещается за выключателем, а подключённая нагрузка соответствует требованиям производителя. На этом объекте все три условия выполнялись. Настенные выключатели подключили ко входам реле, поэтому при остановке Home Assistant свет по-прежнему управляется со стены.
Соединения в подрозетниках и щите, конечно, изменились. Но прокладывать новые кабели, штробить стены и восстанавливать отделку не пришлось. Монтаж и настройка заняли один день.
В щите установили Shelly Pro 1PM для учёта потребления всей линии освещения. В обычной работе его выход остаётся включённым: при отключении Pro 1PM питание потеряют и реле, расположенные дальше по линии. Самим светом управляют модули в подрозетниках и диммер, а щитовой модуль измеряет текущую мощность и накопленную энергию.
Подключили Bluetooth-датчики к Home Assistant


На потолке в коридоре разместили Shelly BLU Motion, а на двери санузла — Shelly BLU Door/Window. Оба датчика работают от батареек и передают данные по Bluetooth Low Energy (BLE) — энергоэффективной версии Bluetooth.
Напрямую реле они не управляют. Датчик передаёт событие движения или изменения состояния двери, а решение принимает Home Assistant. Для приёма Bluetooth-сигнала поставили ESP32 с ESPHome в режиме Bluetooth Proxy — «Bluetooth-прокси». Он передаёт объявления BTHome в Home Assistant, а Home Assistant отправляет команды реле через штатную интеграцию Shelly.
Альтернативный вариант — фирменный Shelly BLU Gateway и сценарии в Shelly Smart Control. Здесь Home Assistant уже был центральным контроллером, поэтому мы оставили основную логику в домашней сети: датчики добавили через BTHome, а реле — через интеграцию Shelly.
Если пропадает только внешний интернет, автоматическое управление продолжает работать, пока включены роутер, локальная сеть, Home Assistant и Bluetooth-прокси. Недоступными становятся удалённый доступ и внешние уведомления. При остановке Home Assistant или прокси события от датчиков до реле не доходят, но настенные выключатели остаются рабочими.
При первом запуске эти отказы проверяют отдельно. Сначала отключают только внешний интернет: сценарии должны продолжить работу внутри домашней сети. Затем останавливают Home Assistant: автоматические команды перестают проходить, а настенные выключатели по-прежнему должны управлять светом.
В коридоре учли и движение, и освещённость

В коридоре свет не должен включаться при каждом движении. Днём естественного освещения часто достаточно, поэтому событие движения само по себе не запускает реле.
Home Assistant проверяет два условия: BLU Motion зафиксировал движение, а переданное им значение освещённости ниже заданного порога. Только после этого свет включается.
Готовое значение порога из чужой настройки здесь не подходит: результат зависит от окон, расположения датчика и света в самой квартире. Для проверки нужны два прохода. При достаточном дневном свете лампы не должны включаться, а в затемнённом коридоре должны сработать при первом движении. Если одно из условий не выполняется, порог корректируют и повторяют оба прохода.
Выключение настроили через две минуты после того, как Home Assistant получает состояние «движения нет». Если датчик снова видит человека, ожидающая команда отменяется, а отсчёт начинается заново. У самого BLU Motion есть собственный интервал до сообщения об отсутствии движения, поэтому фактическое время от последнего движения до выключения немного больше двух минут.
«Хорошая автоматизация почти не напоминает о себе. Здесь для нас было важно не показать заказчику ещё одно приложение, а сделать так, чтобы свет включался вовремя и не оставался гореть зря. При этом привычные выключатели остались на месте — дома никто не должен переучиваться ради техники».
В санузле одной закрытой двери недостаточно

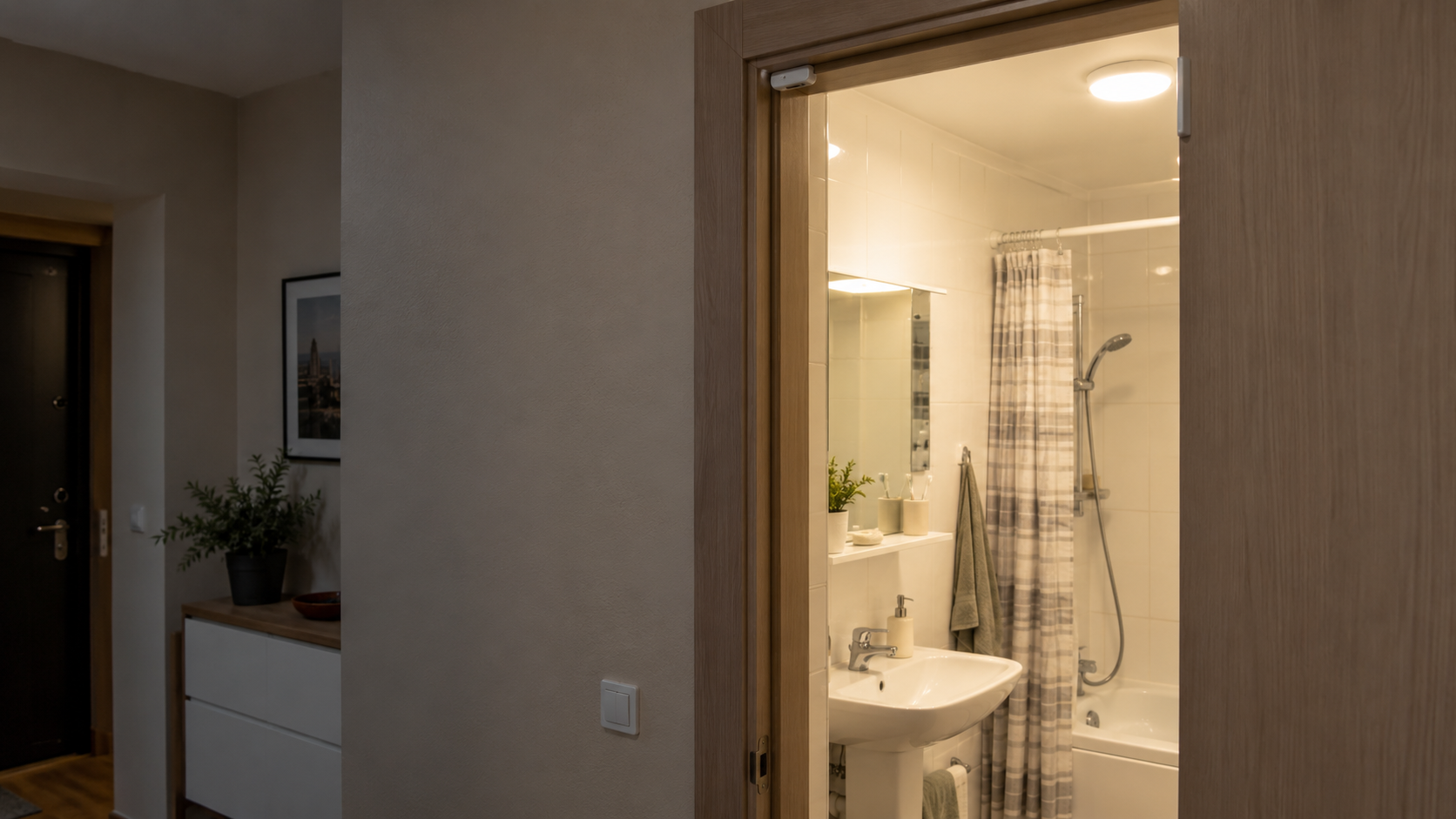

В санузле свет включается при открытии двери. После закрытия Home Assistant запускает таймер выключения. Если дверь открывают снова до конца задержки, предыдущий таймер отменяется — иначе старая команда могла бы погасить свет уже после нового входа.
Состояние двери не показывает, есть ли внутри человек. Поэтому для этой квартиры мы задали фиксированную задержку и сохранили ручное управление со стены. Длительность такой задержки подбирают под привычки жильцов; переносить её на другой объект без проверки нельзя.
После настройки дверь открывают, закрывают и снова открывают до конца задержки. Свет должен включиться сразу, а ожидающее выключение — отмениться. Так проверяют, что повторный вход не будет прерван командой от предыдущего цикла.
Если фиксированного времени окажется недостаточно, дверной контакт можно дополнить Shelly Presence Gen4. Радар миллиметрового диапазона (mmWave) определяет даже почти неподвижного человека. В этом варианте свет выключается, когда дверь закрыта и датчик больше не видит присутствия. После установки нужно проверить зону в Home Assistant: человек внутри должен определяться, а движение за стеной — нет.
После 23:00 уменьшили яркость

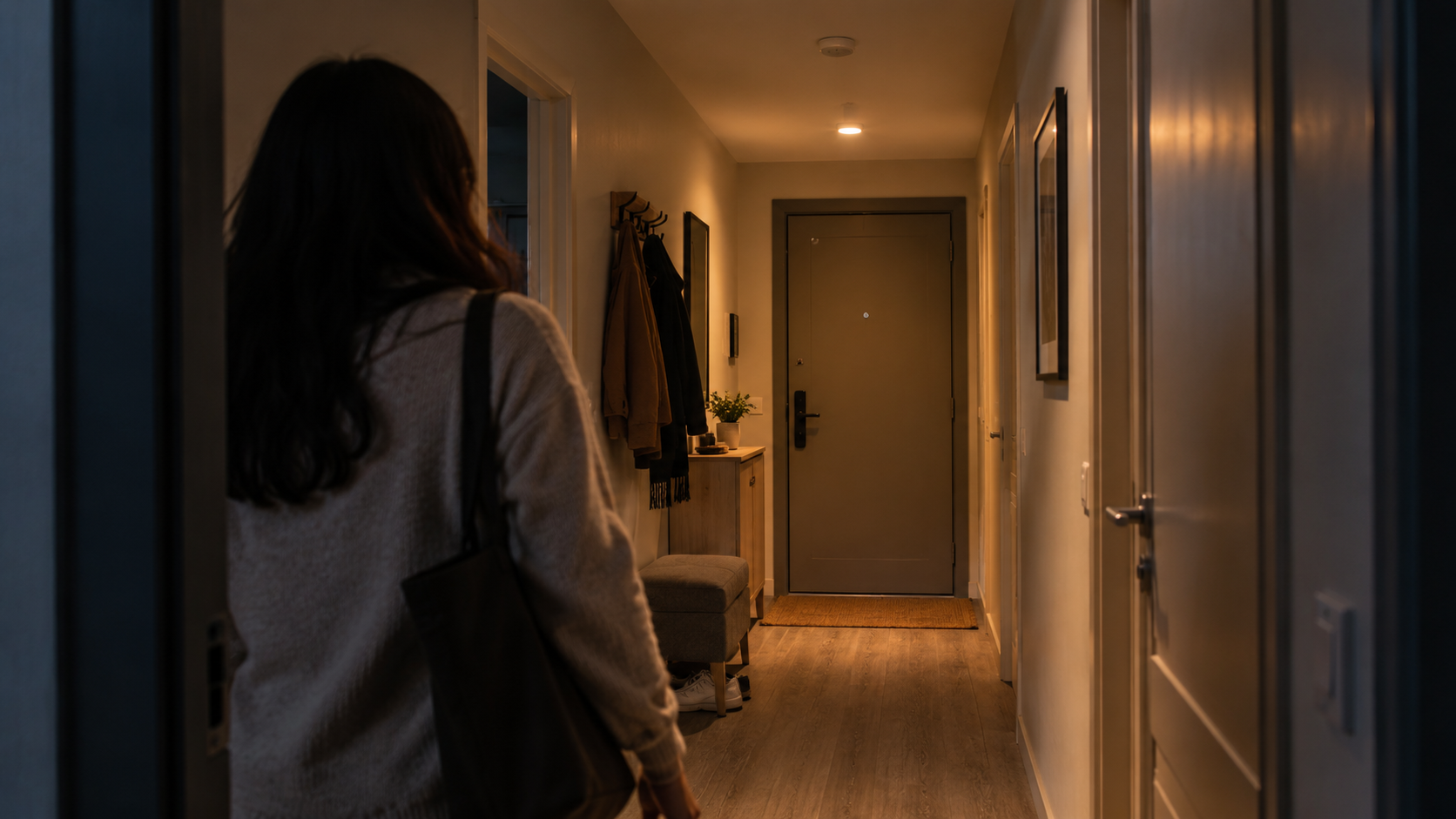

После 23:00 свет в коридоре должен включаться с пониженной яркостью. Реле Shelly 1 Mini Gen4 умеет только включать и выключать нагрузку, поэтому для этой группы понадобилось отдельное устройство.
На диммируемую группу установили Shelly Dimmer Gen4. Лампы или их блоки питания должны поддерживать регулировку по питающей сети — фазовое диммирование. На остальных линиях остались обычные реле Mini.
В диммере настроили Night Mode («Ночной режим»). Home Assistant определяет момент включения, а Dimmer Gen4 после 23:00 ограничивает яркость. Датчик движения и порог освещённости при этом работают по тем же правилам, что и днём.
Перед использованием диммер проходит автоматическую калибровку. Затем свет несколько раз включают и выключают в ночном интервале. Лампы должны запускаться без заметной задержки, мерцания и самопроизвольного гашения. При нестабильной работе минимальную яркость повышают. Если лампа не поддерживает диммирование, настройкой это исправить нельзя.
Проверили состояния и потребление

В Home Assistant владелец видит состояния реле и диммера, а Pro 1PM показывает текущую мощность и накопленную энергию всей линии освещения. По состояниям понятно, какой свет сейчас включён; показания Pro 1PM дают общий расход линии.
Уведомление «свет вне сценария» привязали к состояниям реле и диммера. Если предусмотренное время прошло, а одно из устройств осталось включённым, Home Assistant сообщает об этом владельцу. Показания Pro 1PM служат дополнительной проверкой: заметное потребление после команды выключения означает, что на линии что-то продолжает работать. Без внешнего интернета локальная автоматика сохранится, но уведомление за пределами дома может не прийти.
По данным этого объекта, расход электроэнергии на освещение снизился примерно на 40–50%. Экономия получилась такой большой потому, что раньше лампы часто оставались включёнными в пустых помещениях. Для другой квартиры этот процент не показателен: результат зависит от мощности ламп и прежних привычек жильцов.
Теперь свет в коридоре и санузле выключается автоматически, обычные клавиши работают как раньше, а после 23:00 яркость в коридоре ниже. Всё это сделали за один день, без штробления и повторного ремонта.
— Редакция i-on.pro
