Как подключить Shelly к обычному выключателю

Какую модель Shelly выбрать

Для начала загляните в подрозетник. Если там есть фаза, нейтраль и провод к лампе, для обычной группы света чаще всего достаточно компактного Shelly 1 Mini Gen4. Если нейтрали нет, понадобится другая модель и другая схема.

Таблицу можно прокрутить по горизонтали.

Даже если лампы потребляют немного, не выбирайте реле только по ваттам. В момент включения LED-драйвер может кратковременно потреблять гораздо больший ток, чем во время обычной работы. Рабочий и пусковой ток ищите в паспорте светильника или драйвера. Если данных нет или запас получается небольшим, сначала разберите нагрузку по инструкции как выбрать реле Shelly.

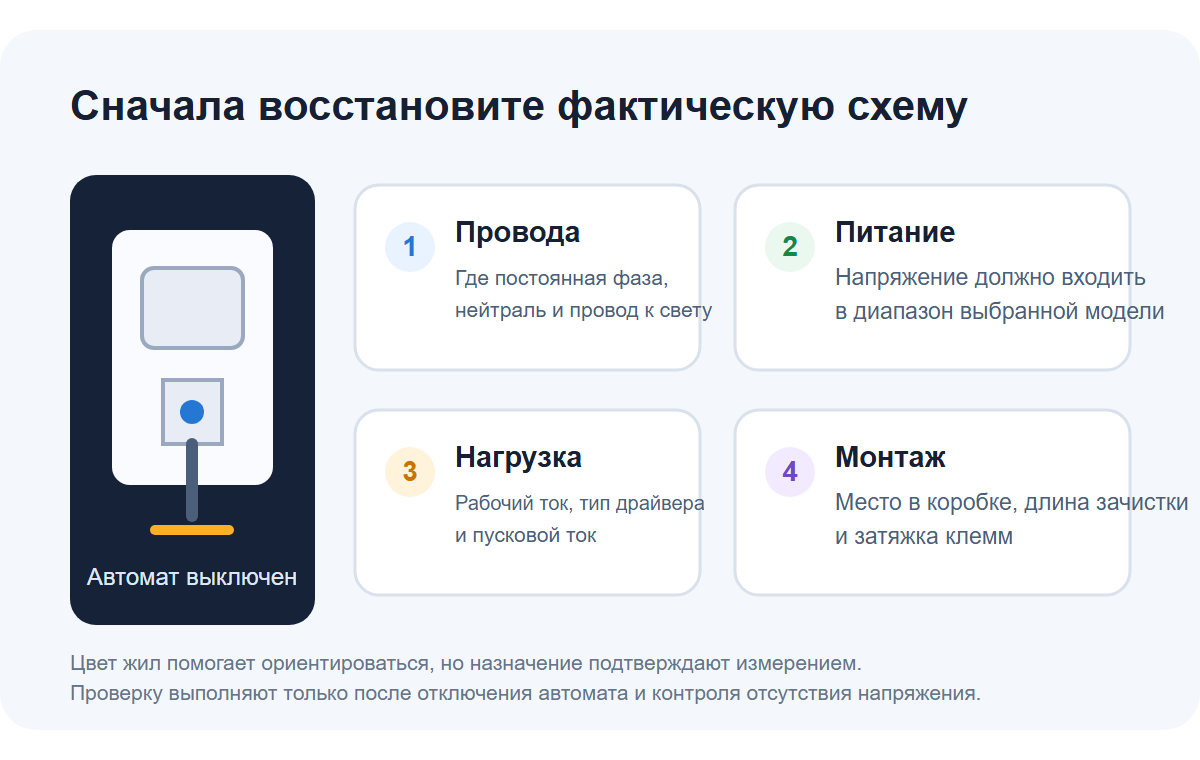

Что проверить до монтажа

В старой проводке нельзя полагаться на цвет изоляции или подпись автомата. Перед началом сделайте пять проверок.

1. Снимите напряжение. Отключите автомат этой линии и подходящим указателем или тестером убедитесь, что напряжения нет на каждой жиле, к которой будете прикасаться. Положение выключателя этого не подтверждает. Если вы не можете безопасно определить провода и проверить отсутствие напряжения, здесь нужна помощь квалифицированного электрика.
2. Разберитесь, какой провод куда идёт. Нужно найти фазу, нейтраль, провод к лампе и, если он есть, защитный проводник. Для Shelly 1 Mini Gen4 нейтраль должна находиться в том же подрозетнике. Брать её из соседней розетки или другой группы нельзя.
3. Посмотрите паспорт светильника. Вам нужны тип нагрузки, рабочий и пусковой ток драйвера. Одной суммы ватт на лампах недостаточно.
4. Примерьте модуль. За механизмом выключателя должно остаться место и для Shelly, и для соединителей. После сборки рамка и крепёжные лапки не должны давить на модуль или провода. Выключатель нужен без встроенной неоновой или LED-подсветки — производитель не разрешает подключать такую подсветку к этому входу.
5. Посмотрите на надписи у клемм. Они должны совпадать со схемой ниже. Если на корпусе другой набор обозначений, остановитесь: схема от похожей модели может не подойти.

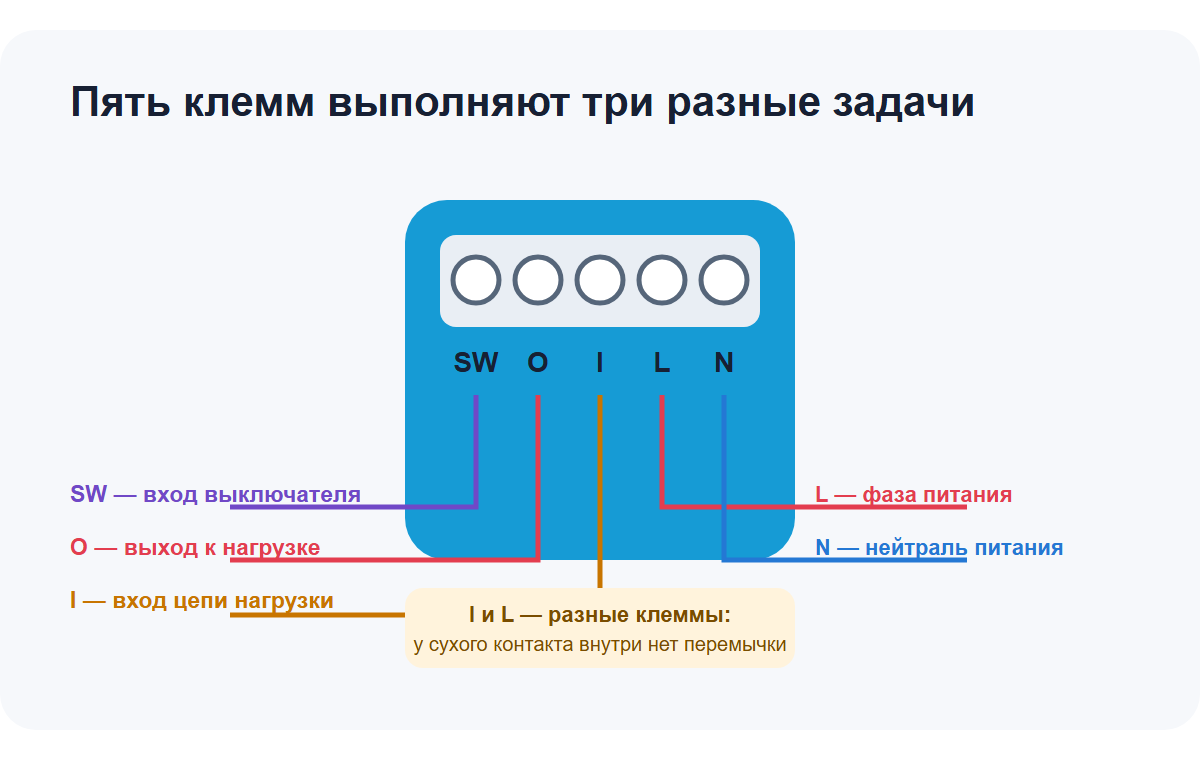

Что означают клеммы SW, O, I, L и N

Таблицу можно прокрутить по горизонтали.

Здесь чаще всего путают L и I. Клемма L питает само устройство, а I подаёт напряжение на контакт реле. Внутри Shelly эти клеммы не соединены, поэтому в схеме на 230 В фазу нужно отдельно подать на обе.

Клавиша подключается к SW и больше не разрывает силовой провод лампы. Когда вы нажимаете её, Shelly получает сигнал и замыкает контакт между I и O. Поэтому свет можно переключать и со стены, и из приложения.

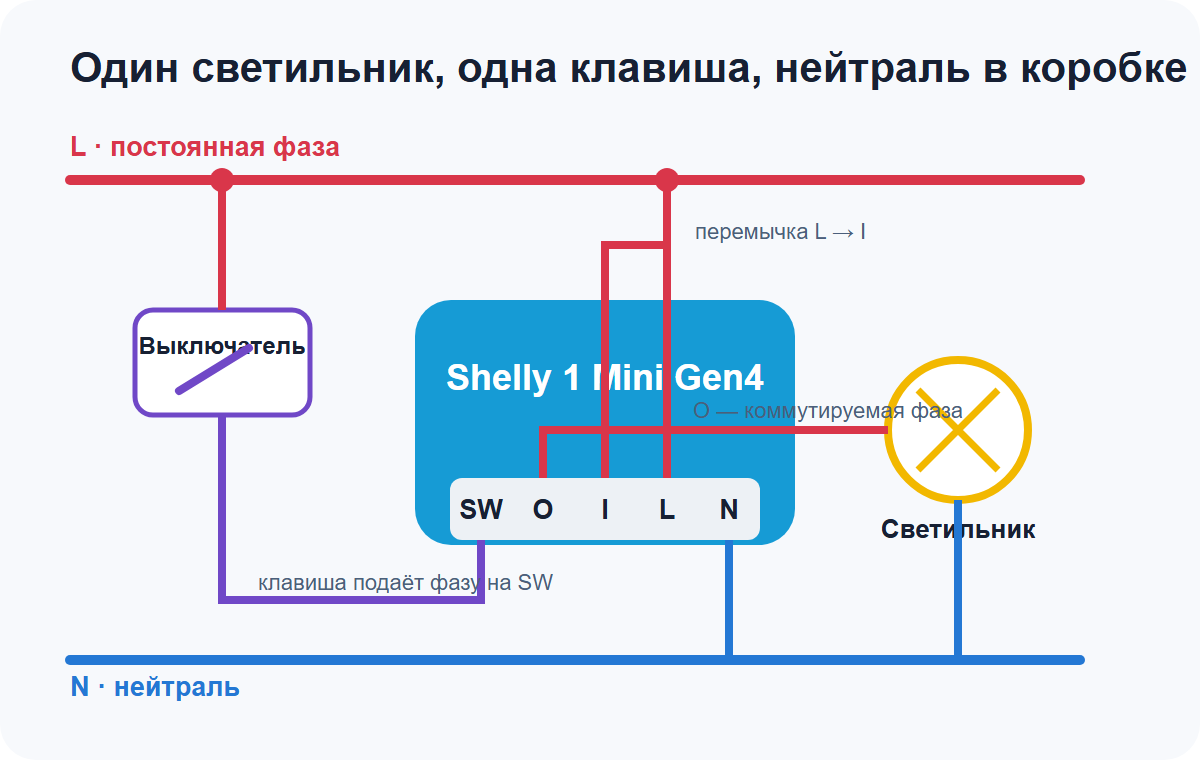

Как подключить Shelly 1 Mini Gen4 с нейтралью

Работайте только на обесточенной линии.

1. Снимите старый выключатель и подпишите провода, чтобы не перепутать входящую фазу с проводом, который уходит к лампе.
2. Подключите нейтраль к N Shelly. Нейтраль лампы при этом остаётся соединённой с нейтралью линии. Защитный провод PE через реле не проводят — он по-прежнему идёт прямо к светильнику, если предусмотрен его конструкцией.
3. Разделите входящую фазу на три ветви с помощью отдельного сертифицированного соединителя. Одну ветвь подключите к L, вторую — к I, третью — к первому контакту выключателя. Не пытайтесь зажать несколько проводов под одним винтом Shelly.
4. Второй контакт выключателя соедините с SW.
5. Провод, который идёт к фазному входу лампы, подключите к O.
6. Зачистите каждый провод на 6–7 мм и затяните винты моментом 0,4 Н·м. Медь не должна торчать из клеммы, а провод — вытаскиваться при лёгком натяжении.
7. Уложите Shelly и соединители в подрозетник без натяга. Перед тем как поставить рамку, ещё раз пройдите по схеме: L/N питают модуль, I/O образуют силовую цепь реле, а SW принимает сигнал от клавиши.

Если у вас проходной, перекрёстный или двухклавишный выключатель, на этом месте остановитесь. Для него нужна своя схема: подключать оставшиеся провода «по аналогии» нельзя.

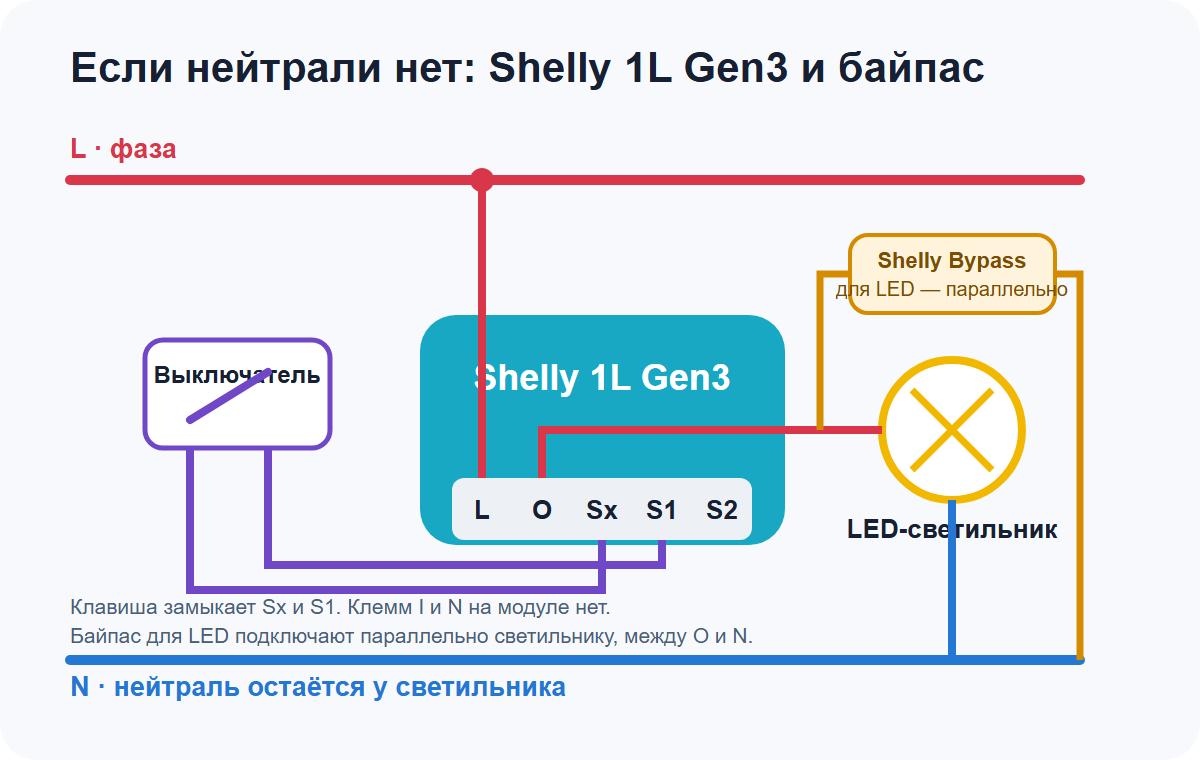

Что делать, если нейтрали в подрозетнике нет

Иногда за выключателем находятся всего два рабочих провода: фаза и провод к лампе. В таком подрозетнике Shelly 1 Mini Gen4 не заработает, потому что ему нужна нейтраль. Проводить нейтраль от соседней розетки тоже нельзя — так можно случайно соединить разные электрические группы.

Для одной группы 220–240 В~ в такой ситуации подойдёт Shelly 1L Gen3. Здесь фаза подключается к L, провод лампы — к O, а выключатель замыкает Sx и S1. Если светильник светодиодный, комплектный Shelly Bypass ставят параллельно ему — между O и нейтралью у лампы. Максимальная мощность модели — 200 Вт, но ток конкретного драйвера всё равно нужно сверить по паспорту.

Это не небольшая поправка к схеме Mini, а другой способ питания. Подробно подключение 1L и 2L разобрано в отдельной инструкции о Shelly без нейтрали.

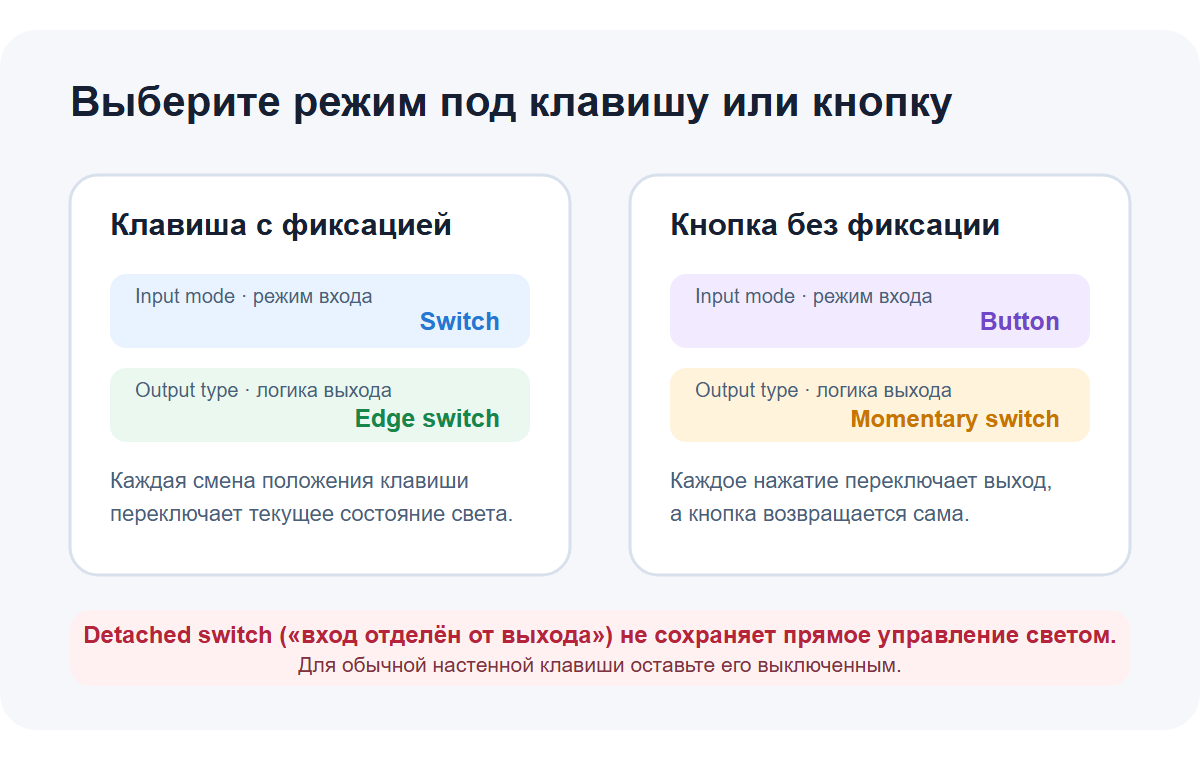

Как настроить обычную клавишу или кнопку

Даже при правильной проводке клавиша может вести себя непривычно, если выбрать не тот режим входа. После подачи питания откройте локальный веб-интерфейс Shelly и перейдите в Output → Input/output settings — «Выход → Настройки входа/выхода».

Таблицу можно прокрутить по горизонтали.

Параметр Enable input — «включить вход» — должен быть активен. Detached switch — «отделённый вход» — выключите, иначе Shelly будет видеть клавишу, но не станет включать свет. Проверьте и Lock inputs — «блокировку входов»: если она активна, устройство игнорирует физический выключатель.

Ещё одна полезная настройка — Action on power on, то есть поведение после перебоя питания. Можно вернуть прежнее состояние через Restore last known state of output/relay или оставить свет выключенным через Turn OFF. Сохраните выбор, отключите линию автоматом и снова включите. Лампа должна перейти именно в то состояние, которое вы задали.

Только после этой проверки добавляйте Shelly в Smart Control, если хотите управлять светом вне дома. Для настенной клавиши облако не нужно: без интернета она продолжит работать, пока сам модуль включён, исправен и не переведён в Detached. Но это не резервный механический выключатель — при обесточивании или отказе Shelly свет через такую схему не включится.

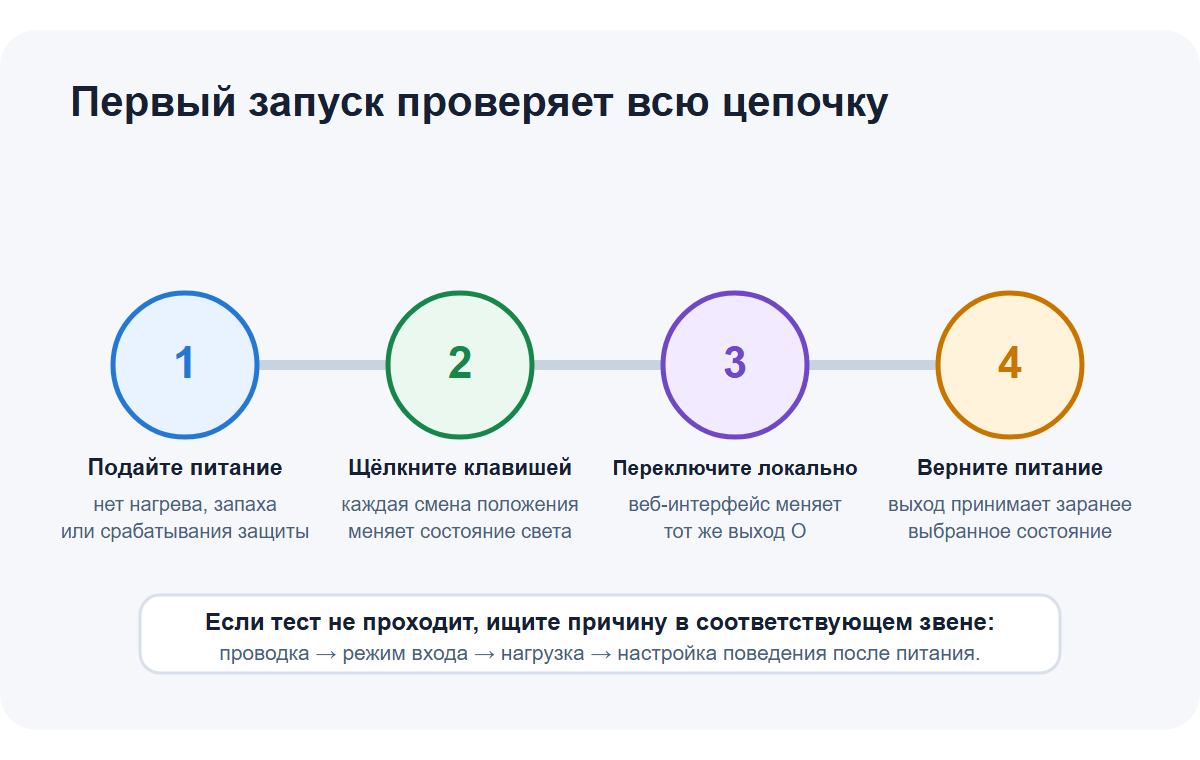

Как проверить первый запуск и найти ошибку

Не начинайте проверку с облачного приложения: оно не покажет, правильно ли подключён настенный выключатель. Когда модуль уже уложен, а токоведущие части закрыты, подайте питание и пройдите четыре шага.

1. Включите и выключите свет из локального веб-интерфейса. Лампа должна переключаться без мерцания и треска, а Shelly — не перезагружаться.
2. Два-три раза нажмите кнопку или переведите клавишу в другое положение. Каждое действие должно ровно один раз менять состояние света. Если клавиша не отвечает, обесточьте линию и проверьте провод на SW, а затем — выбранный режим входа.
3. На время отключите внешний интернет, но оставьте Shelly и домашнюю сеть включёнными. Клавиша и локальная страница устройства должны работать как раньше; недоступным станет только управление из облака.
4. В конце проверьте возврат питания. Отключите линию автоматом, дождитесь, пока Shelly погаснет, и включите её снова. Состояние лампы должно совпасть с настройкой Action on power on.

Таблицу можно прокрутить по горизонтали.
