Климат в ванной по датчику влажности

Какую систему рекомендуем

Если вытяжной вентилятор уже установлен и нормально удаляет воздух, к нему можно добавить управление по влажности. Для дома с Home Assistant — системой управления умным домом на домашнем контроллере — рекомендуем локальный сценарий. Контроллер должен оставаться включённым, зато для обработки показаний ему не нужно обращаться к облаку.

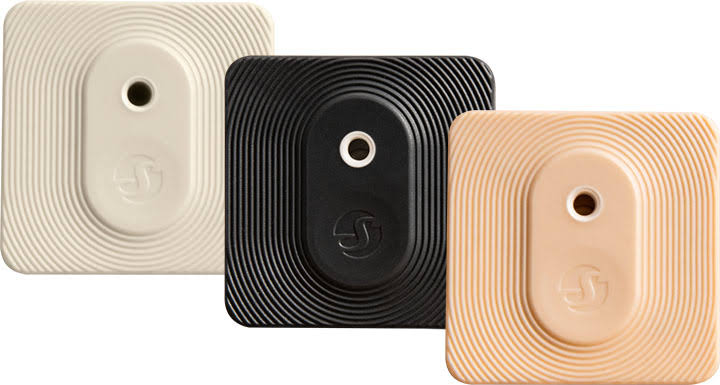

Для измерений выбираем датчик температуры и влажности Shelly BLU H&T ZB, модель SBHT-203C. Он передаёт показания контроллеру; решение о включении вытяжки принимает программа в Home Assistant.

Для связи с датчиком рекомендуем Zigbee — беспроводную сеть устройств умного дома. Показания этой модели поддерживает Zigbee2MQTT: программа, которая передаёт данные из Zigbee в систему управления через протокол обмена сообщениями MQTT. Сам датчик не хранит нужный нам сценарий вентиляции.

Таблицу можно прокрутить по горизонтали.

Координатор — отдельная часть системы. Наличие Zigbee у реле не означает, что оно заменит координатор для выбранного решения. Программы можно разместить на одном подходящем домашнем контроллере; он должен оставаться включённым.

До покупки реле откройте паспорт вентилятора: нужны напряжение, рабочий и пусковой ток, а также схема управления. Для простого вентилятора с включением подачей питания сопоставьте эти данные со схемой и допустимой нагрузкой реле. Для индуктивной нагрузки производитель предусматривает Shelly RC snubber — цепь подавления выбросов напряжения. Если пусковой ток неизвестен, одной мощности на шильдике недостаточно для вывода о совместимости.

У вентилятора с собственным таймером или отдельным управляющим входом другая схема: питание и команда могут подаваться раздельно. В таком случае выбирайте подключение по его паспорту, чтобы внешнее реле не отключало питание, необходимое встроенной автоматике. Ниже рассматриваем вариант, где включение и выключение выхода действительно запускают и останавливают вентилятор.

Где разместить оборудование

Закрепите датчик там, где он измеряет воздух ванной, остаётся доступным для обслуживания и не попадает под прямую струю воды или поток пара. Не закрывайте отверстия корпуса. Указанный производителем диапазон 0–100% относительной влажности относится к условиям работы датчика; он не задаёт комфортную влажность помещения и не разрешает погружение в воду.

До окончательного крепления закройте дверь и наблюдайте сообщения датчика в Zigbee2MQTT во время изменения влажности после душа. Новые значения должны приходить с датчика в выбранном месте. Если сообщения прекращаются, перенесите датчик или координатор и повторите наблюдение: старое число на экране не подтверждает исправную связь.

Реле разместите вне зоны брызг и пара, в условиях его паспорта: для этой модели указана влажность 30–70%. Это ограничение места установки реле, а не порог выключения вытяжки. Соединения выполняют при снятом питании; стойкость корпуса датчика не распространяется на сетевое оборудование.

До настройки автоматики включите вытяжку обычным способом. Сопоставьте график влажности после душа при работающей вытяжке с обычным фоном. Если влажность не снижается, автоматика пока не решает задачу: причина может быть в удалении или притоке воздуха. Сначала восстановите вентиляцию, затем подбирайте пороги.

Как выбрать пороги влажности

Рекомендуем использовать разные пороги включения и выключения. Между ними вентилятор сохраняет предыдущее состояние, поэтому небольшие колебания влажности не вызывают постоянных переключений. Разницу порогов называют гистерезисом.

Сначала запишите фоновую влажность до душа и её изменение после него. Нижний порог должен быть достижим при нормальной работе вытяжки, а верхний — позволять отличить обычный фон от повышения влажности после душа.

Если до душа влажность держится в пределах 45–50%, а после душа уверенно превышает 65%, рекомендуем для первого испытания включение при 65% и выключение при 55%. Нижний порог здесь выше наблюдаемого фона, а разница в 10 процентных пунктов разделяет команды включения и выключения. На графике в спокойной ванной колебания показаний должны быть заметно меньше разницы порогов; если они сопоставимы, сначала измените место датчика и повторите наблюдение. Это начальная настройка для указанных условий, а не санитарная норма.

При другом фоне подберите пороги по своим записям. Если влажность без душа постоянно выше порога выключения, вентилятор не сможет закончить цикл по этому условию. Сначала сравните фон в другое время суток и после работы вытяжки: так будет видно, достижим ли выбранный уровень в вашей ванной.

Как настроить локальное управление

Настройте Zigbee2MQTT по руководству запуска с совместимым координатором и местным MQTT-брокером. Включите интеграцию MQTT в Home Assistant и обнаружение устройств в Zigbee2MQTT. Это создаёт путь для показаний датчика до контроллера.

Разрешите добавление устройств в Zigbee2MQTT и пять раз быстро нажмите кнопку датчика для сопряжения. В карточке датчика должен появиться показатель humidity («Влажность») в процентах. После изменения влажности сравните новое значение в Zigbee2MQTT и Home Assistant: если обновляется только первое, вернитесь к настройке MQTT и обнаружения устройств.

Добавьте реле через штатную интеграцию Shelly в Home Assistant. Она общается с устройством напрямую, без обязательного подключения к облаку. В карточке реле включите выход, затем выключите: вентилятор должен соответственно запуститься и остановиться. Если выход меняет состояние, а вентилятор работает иначе, сначала выясните по паспорту, как на него влияют собственный таймер и управляющий вход; гигростат ещё не включайте.

Для регулирования рекомендуем встроенный Generic hygrostat — «Универсальный гигростат»:

1. Откройте «Настройки → Устройства и службы → Помощники → Создать помощник» и выберите гигростат.
2. Укажите сущность влажности датчика и переключатель реле.
3. Выберите dehumidifier — режим осушения. В этой системе он управляет вытяжкой, которая удаляет влажный воздух.
4. Для рекомендованных выше условий задайте цель 60%, wet_tolerance — допуск выше цели — 5 и dry_tolerance — допуск ниже цели — 5. При обновлении показаний это даёт включение на 65% и выключение на 55%.
5. Включите гигростат и проследите цикл после душа по истории влажности и состоянию реле. При новых показаниях на уровне 65% или выше вытяжка должна включиться, при 55% или ниже — выключиться, если истекла заданная минимальная длительность состояния. Если показание пересекло порог, а команды нет, сопоставьте выбранные сущности и режим осушения с настройками помощника.

При включении гигростата и его инициализации допуски игнорируются: помощник ориентируется на цель 60%, поэтому может запустить вытяжку до достижения 65%. Это отличается от обычного цикла по новым показаниям датчика.

Расширенные параметры описаны в руководстве гигростата. Если нужной настройки нет в интерфейсе, настройте гигростат через YAML — текстовый файл конфигурации — вместо создания его второй копии для того же реле. Параметр min_cycle_duration («Минимальная длительность состояния») позволяет уменьшить частоту переключений в обычном цикле. При принудительном запуске эта выдержка обходится, поэтому обязательную для двигателя защитную паузу нельзя возлагать только на гигростат.

Когда подключать облачный доступ

Для управления из другого места рекомендуем Home Assistant Cloud как дополнение к местной системе. Это необязательный сервис по подписке, который даёт удалённый доступ к вашему Home Assistant. Подключите сервис и удалённый доступ в его настройках, затем отключите Wi-Fi на телефоне и откройте Home Assistant через мобильный интернет. Карточка вентиляции должна показывать текущее состояние, а команда — доходить до реле; при отсутствии доступа вернитесь к настройке удалённого подключения.

При таком варианте гигростат по-прежнему работает дома. Облако обеспечивает доступ к нему извне, а не выполняет сам сценарий вентиляции. Без интернета удалённый доступ пропадёт, но при исправных контроллере, датчике и домашней сети местное управление продолжится.

Рекомендуем назначить один механизм автоматического управления вентилятором. Одновременные независимые правила в нескольких системах затрудняют диагностику: одно может выключать вытяжку, пока другое требует её включить.

Что предусмотреть при сбоях

У гигростата есть sensor_stale_duration — допустимое время без обновления значения датчика. По истечении этого времени он пытается выключить нагрузку. Посмотрите интервалы обновлений в истории датчика, в том числе при неизменной влажности, и задайте срок с запасом относительно наблюдаемой паузы. При первом испытании временно извлеките батарейку датчика: после истечения срока помощник должен отключить доступное реле. Верните батарейку и дождитесь свежего показания. Если ложные отключения происходят и при исправном датчике, увеличьте срок по наблюдаемым интервалам.

Таблицу можно прокрутить по горизонтали.

Контроль давности данных не помогает, если остановился сам контроллер или команда не доходит до реле. Сохраните настенное управление через вход реле с прямым управлением выходом. В режиме Detached («Вход отделён от выхода») такая связь отключена. При настройке остановите Home Assistant и нажмите настенную кнопку: вентилятор должен реагировать согласно выбранному режиму входа; если реакции нет, исправьте подключение и настройки до включения гигростата. Это резерв при отказе сервера, но не при неисправном реле или отсутствии питания.

Для ручного режима сначала отключайте автоматическое регулирование гигростатом, затем управляйте вентилятором. Самостоятельное нажатие кнопки при активной автоматике не закрепляет приоритет за человеком: следующая команда контроллера может изменить состояние.

После настройки местного цикла можно один раз отключить только интернет, оставив домашнюю сеть включённой, и дождаться очередного изменения влажности через порог. Если цепочка «показание — гигростат — вентилятор» сохраняется, выбранное управление не зависит от облачного доступа. После возвращения интернета снова откройте удалённую панель.
