Почему мощности на шильдике недостаточно
Двигатель при запуске ведёт себя иначе, чем после разгона. У асинхронного двигателя с прямым пуском ток включения выше рабочего: контакты должны выдержать этот переход, а затем длительную работу и последующее отключение. Поэтому сравнение мощности насоса с крупной надписью «16 А» на реле ещё не отвечает на вопрос о совместимости.
Для выбора нужны данные конкретного двигателя: напряжение и число фаз, номинальный ток, характеристики пуска и допустимая частота включений. Их ищут на шильдике и в руководстве насоса, а затем сопоставляют с документацией коммутационного аппарата. Если допустимый режим для такой нагрузки не подтверждён, прямое подключение к реле нельзя считать выбранным решением.
У контакторов для этого есть категории применения. Например, AC-3 относится к пуску асинхронных двигателей с короткозамкнутым ротором и их отключению во время нормальной работы. AC-1 описывает неиндуктивную или слабоиндуктивную нагрузку, например нагреватель. Ток одной категории нельзя переносить на другую; также нельзя распространять обычный моторный режим на частые толчковые пуски или реверс.
Что меняется, когда между реле и двигателем стоит контактор
Контактор — электромагнитный аппарат с катушкой управления и силовыми контактами. Когда на катушку подаётся её рабочее напряжение, контакты переключаются. В такой схеме Shelly коммутирует цепь катушки, а ток двигателя проходит через силовые контакты контактора.
Для насоса с обычным прямым пуском рекомендуем рассматривать именно такое разделение, если пригодность прямого подключения к Shelly не подтверждена. При этом контактор выбирают по моторной нагрузке, напряжению, числу коммутируемых полюсов и рабочему циклу. Само его наличие ещё не делает любую комбинацию оборудования подходящей.
Катушку подбирают отдельно: по напряжению, роду тока и частоте питания. Например, наличие трёхфазного двигателя не означает, что его контактор обязательно имеет катушку на межфазное напряжение. Для Shelly важны именно параметры цепи, которую замыкает его выход.
Если нужна подробная последовательность подключения и настройки катушки, она разобрана в статье об управлении контактором через Shelly. Здесь главное различие такое: реле выдаёт команду, контактор коммутирует двигатель, а защитные аппараты выполняют свою отдельную работу.
Какое реле подходит для команды и зачем нужна RC-цепь
Если цепи управления нужен отдельный замыкающий контакт, для нового решения можно выбрать Shelly 1 Gen4. У него есть беспотенциальная пара I–O: она замыкает внешнюю цепь, а не выдаёт собственное напряжение. Пригодность всё равно определяется параметрами катушки и согласованной защитой от выбросов.
Европейская модель S4SW-001X16EU допускает питание от сети 110–240 В переменного тока; для её выхода указаны пределы 240 В и 16 А переменного тока. Это предельные параметры выхода, а не разрешение подключать любой двигатель с меньшим рабочим током. Для размещения также важны условия среды: верхняя рабочая температура устройства — +40 °C, и температуру внутри закрытого корпуса нельзя считать равной температуре комнаты.
Катушка контактора сама является индуктивной нагрузкой. При её отключении возникает выброс напряжения; для таких нагрузок документация реле предусматривает RC-демпфер — цепь из резистора и конденсатора. Согласованный с катушкой модуль подключают параллельно ей и располагают рядом. Номиналы и допустимое напряжение выбирают по документации оборудования, а не по внешнему сходству деталей.
RC-цепь решает задачу выброса при коммутации. Она не уменьшает пусковой ток двигателя до безопасного для любого реле значения и не заменяет защиту от перегрузки. Если контакты выбраны неправильно, добавление демпфера не исправляет подбор.
Если насос уже работает через частотный преобразователь
Частотный преобразователь управляет питанием двигателя и его скоростью. Здесь появляется другой путь для команды: предусмотренный производителем вход пуска и останова. Для штатного управления используют именно команды привода; контактор между работающим преобразователем и двигателем нельзя превращать в обычную удалённую кнопку включения.
До выбора Shelly откройте в руководстве привода раздел внешнего управления. Нужен ответ на три вопроса: предусмотрено ли управление замыканием контакта, какие электрические параметры у входа и какой сигнал означает пуск — удерживаемое замыкание или импульс. Если документация требует другой интерфейс, сухой контакт сам по себе его не заменит.
При подтверждённом контактном входе можно подбирать реле под этот вход, сохраняя штатную автоматику привода. Параметры и длительность команды берут из его руководства. Универсальной схемы «два провода к любому насосу» здесь нет: насос с встроенной электроникой и двигатель с прямым пуском — разные исходные устройства.
Почему команда «включено» ещё не означает, что насос может работать
Контактор выполняет переключение, но сам по себе не обнаруживает перегрузку двигателя или короткое замыкание. Защиту от этих состояний подбирают и согласуют отдельно. У насоса есть ещё одно ограничение: исправный электродвигатель может вращаться, когда воды для перекачивания уже недостаточно.

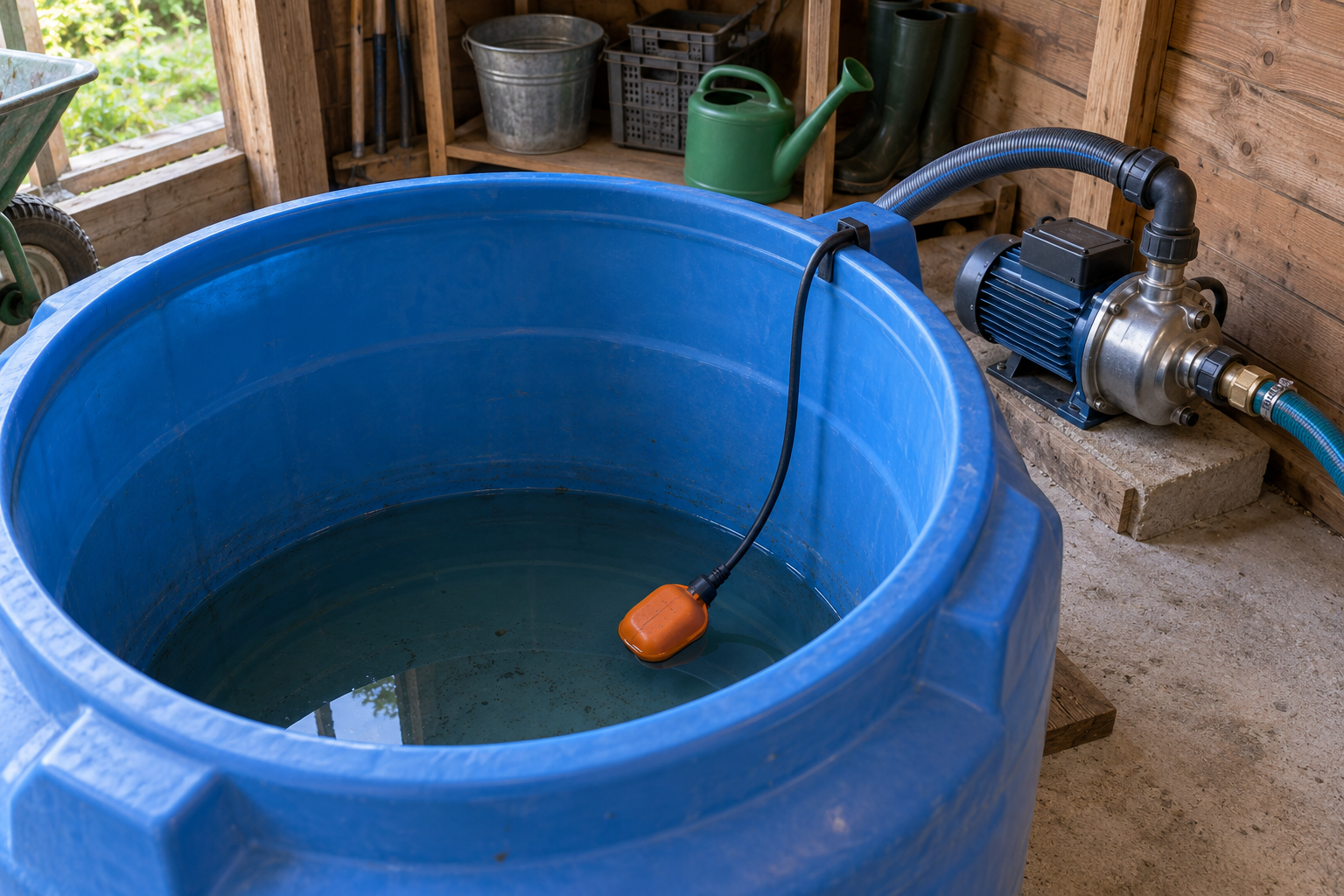

Для контроля воды используют подходящий штатной автоматике датчик уровня или давления; часть насосов уже имеет встроенную защиту от сухого хода. Сначала выясните по руководству насоса, что предусмотрено в вашей системе и как она запрещает пуск при нехватке воды. Добавление Shelly должно сохранять этот запрет для любой команды — локальной и удалённой.
Датчик выбирают вместе с принимающим его сигнал контроллером: должны совпасть тип сигнала, допустимые электрические параметры и логика срабатывания. Произвольный поплавок нельзя подключать к входу SW лишь потому, что у него два провода. Сохраните предусмотренную насосом защитную автоматику: сетевое реле добавляет команду управления, но не берёт на себя её функции.
Настройку запрета проверяют способом, указанным производителем контроллера, с ожидаемым результатом «пуск запрещён» или «работа остановлена». Если предусмотрена имитация сигнала низкого уровня, используют её; специально оставлять насос без воды ради проверки не нужно. Состояние выхода Shelly при этом показывает команду реле, а не доказывает наличие воды или фактическое вращение двигателя.
Как работают локальные команды, облако и возврат питания
Для управления рядом с оборудованием достаточно локального веб-интерфейса Shelly: телефон или компьютер должен иметь доступ к той же локальной сети. Облако для этой команды не требуется. Доступ из другого места через Shelly Cloud удобен как дополнение, но зависит от интернет-соединения.
Если исчез только интернет, локальный доступ может сохраниться. Если перестала работать и локальная сеть, этот способ управления недоступен; само исчезновение сети не является командой выключения. Подключённая к SW кнопка зависит от питания, настроек и исправности реле, поэтому её нельзя считать независимым аварийным остановом.
Для системы, где после перебоя нужен повторный пуск по команде человека, в настройках выхода выберите действие при включении питания «Выключить». При первом вводе в работу, с отключённой силовой цепью двигателя, снимите и верните питание управляющей части: выход должен остаться выключенным. Если он включается, разберитесь с настройками входа, таймерами, расписаниями и внешними командами до подключения двигателя. Выбранное начальное состояние не блокирует последующие команды автоматизации.
Управление с телефона не заменяет отключение электрических цепей для монтажа или обслуживания. Shelly добавляют туда, где понятны назначение его команды и условия, при которых штатная автоматика разрешает двигателю работать.
