Почему общего счётчика недостаточно
Вводный счётчик складывает всё потребление: отопление, нагрев воды, освещение, кухонную технику и постоянные небольшие нагрузки. Если итог за месяц вырос, по одной сумме нельзя понять, изменилось ли поведение тёплого пола, чаще ли включался бойлер или причина находится в другом месте.
Раздельный мониторинг добавляет промежуточные точки учёта. Трансформатор тока — это разъёмный датчик, который охватывает отдельный фазный проводник и передаёт измерение счётчику. Один канал можно назначить линии тёплого пола, второй — линии водонагревателя. Основной счётчик по-прежнему показывает расход всего дома, а дополнительные каналы помогают разобрать эту сумму.
Важно не смешивать мощность и энергию. Мощность в ваттах показывает, насколько интенсивно прибор работает сейчас. Энергия в киловатт-часах показывает, сколько он израсходовал за выбранный период. Для оценки счёта и сравнения настроек нужна именно энергия.
Три способа считать расход отдельных приборов
Выбор начинается не с названия модели, а с точки подключения. Прибор с вилкой, скрытая стационарная линия и две линии в электрощите требуют разных решений.
Таблицу можно прокрутить по горизонтали.
| Способ | Что измеряет | Когда подходит | Главное ограничение |
|---|---|---|---|
| Умная розетка | Один прибор, подключённый вилкой | Обогреватель, осушитель или другой переносной потребитель | Не подходит для оборудования, подключённого к проводке напрямую |
| Компактный двухканальный счётчик | Две однофазные линии через трансформаторы тока | Нужен скрытый монтаж, а DIN-рейка и Ethernet не обязательны | Нужно заранее определить место установки; обе линии должны относиться к одной фазе |
| Двухканальный счётчик на DIN-рейку | Две однофазные линии в щите | Тёплый пол и водонагреватель выведены на отдельные автоматы | Нужны место в щите и доступ к отдельным фазным проводникам |

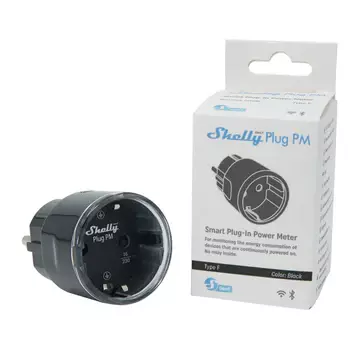

Если прибор включается в обычную розетку, подойдёт Shelly Plug PM Gen3. Он измеряет один подключённый прибор и позволяет начать наблюдение без переделки стационарной линии. Для тёплого пола или бойлера с прямым подключением этот вариант неприменим: между нагрузкой и сетью нет вилки, куда можно поставить розеточный модуль.

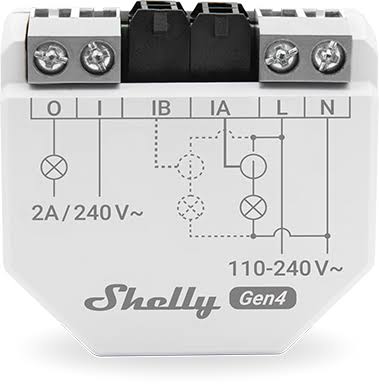

Для двух линий без требования к монтажу на DIN-рейку сначала стоит рассмотреть Shelly EM Gen4. Это актуальная компактная модель с двумя входами для трансформаторов тока, локальным веб-интерфейсом и журналом измерений на устройстве не менее чем за 30 дней с минутным шагом. Она подходит, когда важнее небольшой корпус, чем проводное сетевое подключение.

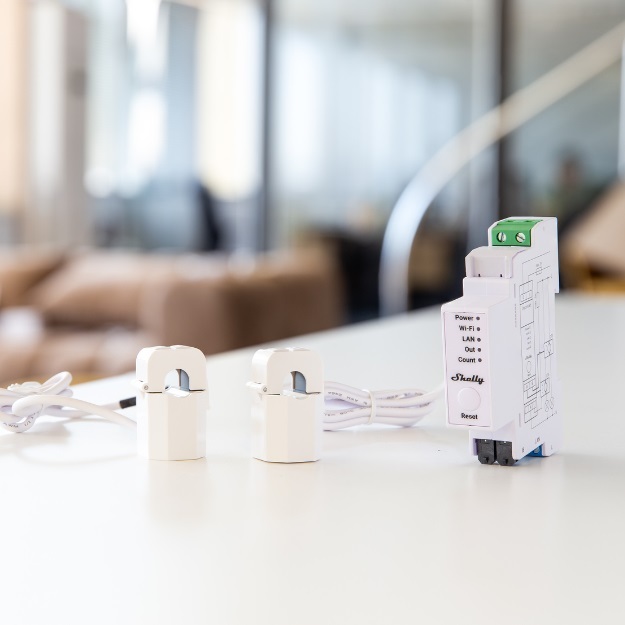

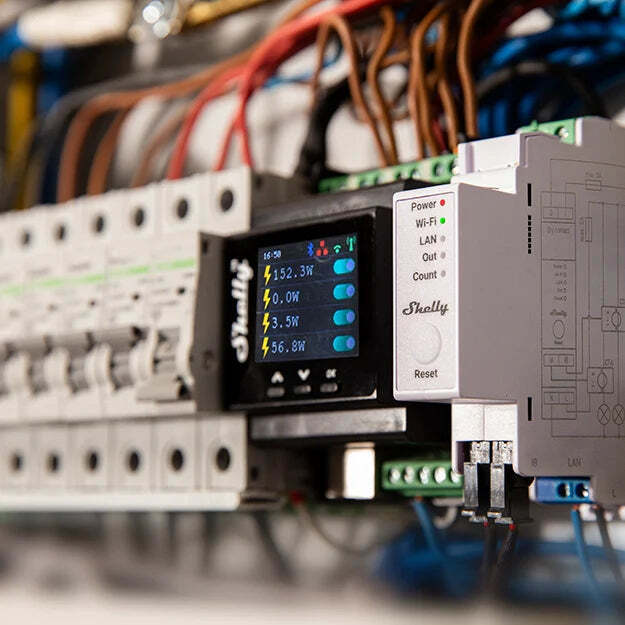

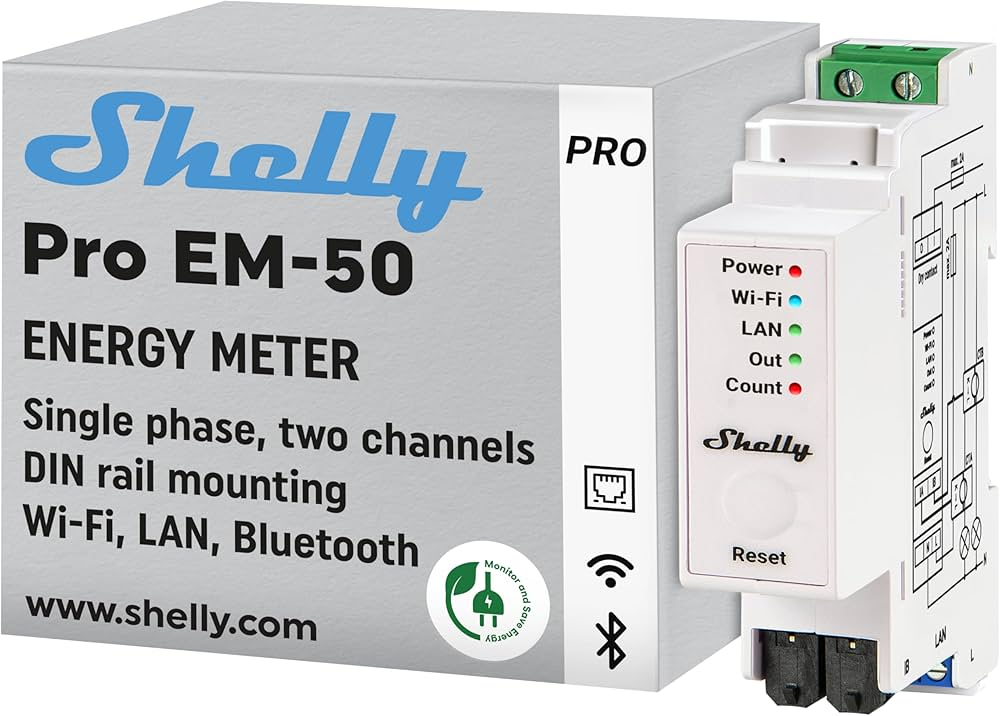

Для распределительного щита подходит Shelly Pro EM-50. Он устанавливается на DIN-рейку, измеряет два канала одной фазы, подключается к сети по проводному Ethernet или Wi-Fi и хранит на устройстве не менее 60 дней минутных данных. Shelly EM Gen4 новее, но у Pro EM-50 есть два важных для щита свойства: крепление на DIN-рейку и Ethernet.
Что выбрать для тёплого пола и водонагревателя

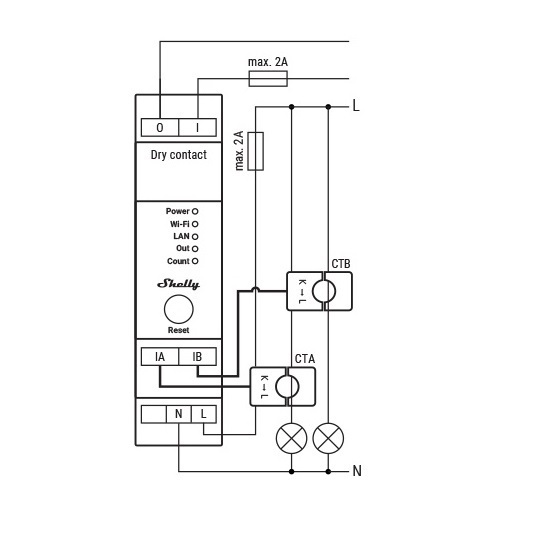

Если тёплый пол и водонагреватель уже выведены на отдельные автоматы и находятся на одной фазе, для этой задачи выбирайте Pro EM-50. Один трансформатор тока измеряет линию пола, второй — линию водонагревателя. В интерфейсе каналы лучше сразу назвать по нагрузкам, чтобы спустя месяц не вспоминать, где IA, а где IB.
Если линии разведены по разным фазам, один Pro EM-50 для пары не подходит: это однофазный прибор, и оба его канала используют одно измерение напряжения. В таком щите нужен счётчик, рассчитанный на соответствующее число фаз, либо отдельное измерение для каждой фазы. Этот вопрос нужно решить до выбора модели, а не после установки.
Встроенный выход Pro EM-50 тоже не следует принимать за силовое реле для прямого включения тёплого пола или бойлера. Это сухой контакт — изолированный управляющий выход с максимальным током 2 А, предназначенный для внешнего контактора. Если задача состоит только в учёте, силовое управление нагрузками добавлять не нужно.
После настройки проверьте назначение каналов по очереди. Откройте текущую мощность, включите только тёплый пол и убедитесь, что растёт показание канала с этим названием, а второй остаётся на прежнем уровне. Затем повторите проверку с водонагревателем. Если меняется не тот канал, исправьте названия; если реагируют оба, нужно сверить, какие проводники проходят через трансформаторы тока.
Как сравнивать дни и настройки
В приложении Shelly Smart Control можно выбрать период и дату на графике потребления, а также выгрузить данные в файл CSV. Для начала сравнивайте одинаковые интервалы: сутки с сутками или полную неделю с полной неделей. Один краткий пик мощности не говорит, какой прибор сильнее повлиял на итоговый счёт.
Чтобы оценить настройку тёплого пола, измените один параметр — например, расписание — и не меняйте одновременно всё остальное. Сопоставляйте дни с близкой погодой и одинаковым режимом присутствия: потребность в отоплении сильно зависит от наружной температуры и теплопотерь дома. Для водонагревателя учитывайте число жильцов и объём использованной горячей воды. Без этих условий разница в кВт·ч может объясняться не настройкой, а обычным изменением быта.
Основной локальный вариант — смотреть данные через встроенный веб-интерфейс в домашней сети. Pro EM-50 хранит минутный журнал на самом устройстве, поэтому облако не является единственным местом измерений. Shelly Smart Control удобно добавить для просмотра из другой сети: если внешний интернет пропадёт, удалённый доступ временно исчезнет, но при сохранённом питании устройство продолжит измерение и локальную запись. При отключении питания данных за время простоя не будет.
Для двух отдельных однофазных линий в щите Pro EM-50 оправдан, когда нужны DIN-рейка, Ethernet и длительный локальный журнал. Но вывод о расходе делайте по сопоставимым периодам в кВт·ч — только так видно, действительно ли изменение настройки повлияло на счёт.
