Как выбрать диммер Shelly для светильников и LED-ленты

Что такое диммер и где он находится

Слово «диммер» часто вызывает образ круглой ручки на стене. На самом деле ручка лишь сообщает, что вы хотите сделать свет ярче или темнее. Саму работу выполняет диммер — устройство, которое получает эту команду и меняет яркость подходящим для светильника способом. У Shelly это обычно небольшой модуль: им можно управлять настенной кнопкой, через локальную страницу устройства в домашней сети, а при необходимости — через облачный сервис.

Сначала разберём четыре слова, которые встретятся дальше.

• Лампа — сменная лампочка, которую вкручивают или вставляют в патрон.
• Светильник — прибор целиком: корпус, плафон или рассеиватель и источник света. Светодиоды могут быть встроены внутрь, поэтому отдельной лампочки в нём иногда нет.
• Драйвер — электронная часть, которая подготавливает питание для светодиодов. В LED-лампе он спрятан внутри. У потолочной панели драйвер может быть отдельной коробочкой рядом со светильником.
• Блок питания LED-ленты — устройство, которое превращает сетевые 220–240 В в постоянные 12 или 24 В, необходимые ленте.

Почему этих слов так много? Потому что менять яркость можно в разных местах. В одном случае Shelly стоит перед лампой и меняет сетевое питание. В другом — находится между блоком питания и LED-лентой. В третьем — не регулирует питание напрямую, а отправляет отдельную команду драйверу светильника.

Вот три цепочки без электрических схем:

• Люстра или сетевой светильник: сеть 220–240 В → фазовый диммер Shelly → диммируемые лампы или светильник.
• Обычная LED-лента: сеть 220–240 В → блок питания 12/24 В → PWM-контроллер Shelly → лента.
• Светильник с управляемым драйвером: сеть питает драйвер и светильник, а Shelly отдельной парой проводов сообщает драйверу, какую яркость установить.

Внешне результат одинаковый — свет становится темнее. Внутри это три разных способа управления, поэтому устройства нельзя менять местами.

Быстро сориентироваться поможет таблица. Она не заменяет паспорт оборудования, но подсказывает, какую надпись искать.

Таблицу можно прокрутить по горизонтали.

Не пугайтесь незнакомых обозначений в таблице: ниже каждое из них разобрано на бытовом примере. Пока достаточно понять одну вещь — если на упаковке написано только LED, способ регулировки ещё неизвестен. Даже слово dimmable — «диммируемый» — нужно читать вместе с остальными характеристиками.

Если у вас люстра или светильник на 220–240 В

Представим обычную комнату: на потолке висит люстра, в ней несколько LED-ламп, а на стене стоит простой выключатель. Лампы получают сетевое напряжение 220–240 В. Если вы хотите не только включать их, но и менять яркость, сначала посмотрите упаковку или паспорт точной модели лампы.

На ней должна быть надпись dimmable — «диммируемая». Для Shelly Dimmer Gen4 также нужна совместимость с trailing edge, то есть с фазовым диммированием по заднему фронту. Если этих слов нет, не стоит считать лампу подходящей только потому, что она светодиодная.

Что значит «фазовое диммирование» простыми словами. Электричество в сети меняется повторяющимися волнами. Фазовый диммер отсекает часть каждой волны. Драйвер совместимой лампы распознаёт такой сигнал и уменьшает яркость. Недиммируемая лампа на это не рассчитана: она может не менять яркость, мерцать или гудеть.

Запоминать устройство электрической волны не нужно. Для выбора важна практическая часть: такой диммер ставят перед сетевой лампой, а на самой лампе должна быть подтверждена совместимость с trailing edge.

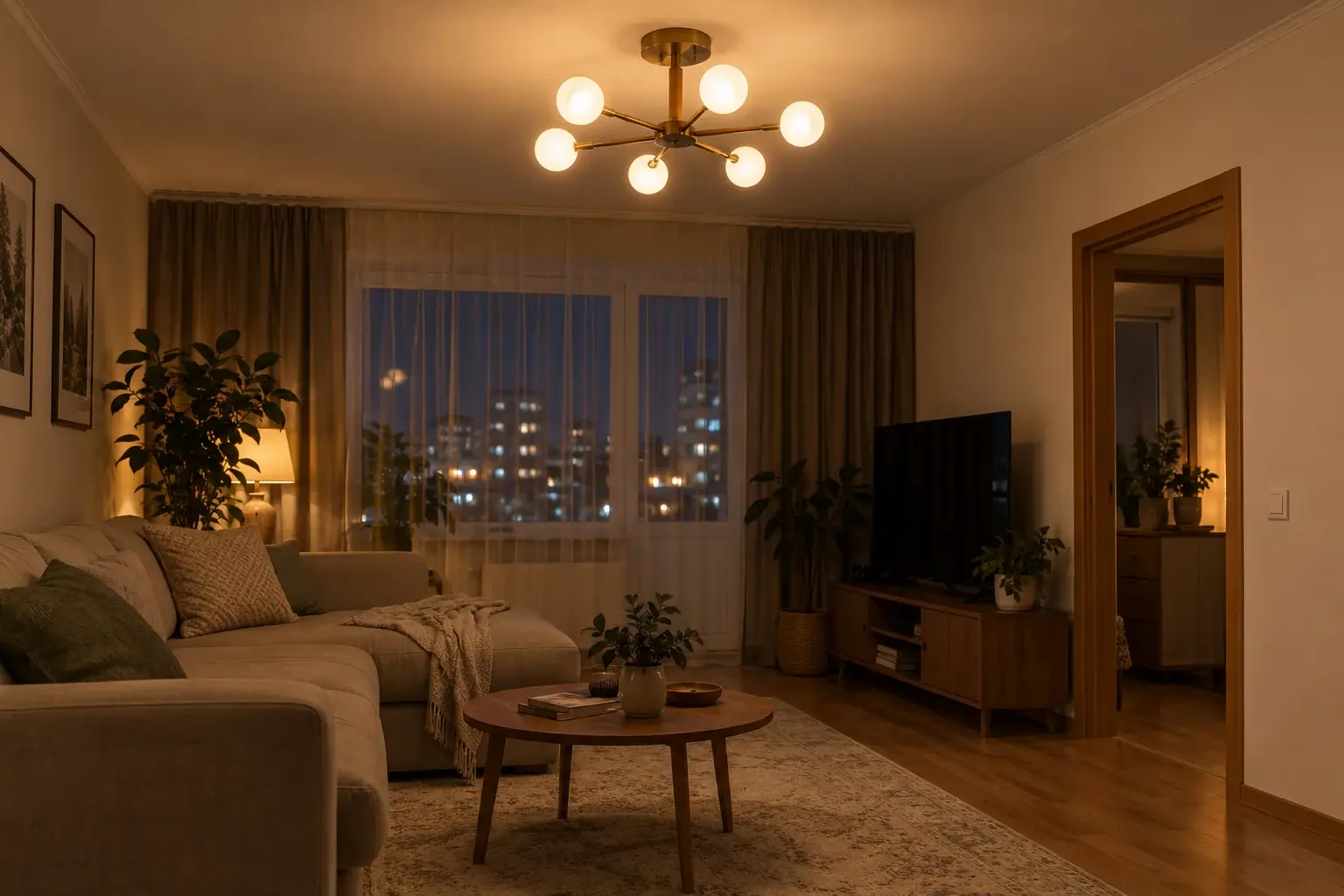

Как это выглядит в обычной квартире. В гостиной висит люстра на шесть ламп. Хозяевам нужен яркий свет для уборки и мягкий — вечером перед телевизором. Сначала кажется, что достаточно купить любой диммер и оставить старые лампы. Но четыре лампы в люстре имеют маркировку dimmable, а две — нет. Смешанная группа может регулироваться неровно: одни лампы уже гаснут, пока другие ещё светят. Поэтому сначала все шесть ламп меняют на одинаковую диммируемую модель с поддержкой trailing edge, затем проверяют наличие нейтрали в месте установки и только после этого выбирают Dimmer Gen4. После калибровки проверяют два понятных режима: яркий свет без мерцания и устойчивый вечерний минимум, на котором ни одна лампа не выпадает из группы.

Теперь посчитаем нагрузку. Допустим, в люстре шесть одинаковых ламп по 9 Вт. Вместе получается 54 Вт. Для диммируемых LED-ламп Dimmer Gen4 допускает суммарную мощность до 150 Вт, поэтому по мощности такая группа подходит. Но это только половина проверки: все лампы должны поддерживать нужный способ диммирования.

Лучше использовать в одной люстре одинаковые лампы одного производителя и одной модели. У них ближе электрические характеристики, поэтому на малой яркости они с большей вероятностью будут вести себя одинаково. Сочетание нескольких разных моделей может включаться и гаснуть неравномерно, даже если на каждой упаковке есть слово dimmable.

Есть ещё один вопрос — нейтраль. Это рабочий нулевой провод питания, который есть в щите, но не всегда выведен в коробку настенного выключателя. Dimmer Gen4 умеет работать с нейтралью и без неё. Если нейтрали в месте установки нет, а суммарная нагрузка меньше 20 Вт, производитель требует Shelly Bypass for Dimmer. На схеме существующей линии найдите, приходит ли провод с обозначением N в выбранное место установки. Если схемы нет, считайте вопрос нерешённым до осмотра линии и не делайте вывод только по цвету жилы.

После подключения Dimmer Gen4 нужно откалибровать. В настройках запускают автоматическую калибровку и ждут её завершения, затем медленно меняют яркость от минимума до максимума. Свет должен включаться повторяемо и проходить весь полезный диапазон без провалов. Если на самом низком уровне лампы ведут себя неустойчиво, минимальную яркость поднимают до значения, на котором они работают ровно.

Главная ошибка в этой ветке — поставить фазовый диммер перед обычным блоком питания LED-ленты только потому, что сам блок включается в сеть 230 В. Так можно делать лишь тогда, когда производитель блока прямо указал поддержку фазового диммирования. Для обычной ленты яркость регулируют после блока питания — это следующий случай.

Если у вас обычная LED-лента на 12 или 24 В

LED-ленту легко узнать: это гибкая полоса со светодиодами, которую часто прячут в нише потолка, под кухонными шкафами или внутри профиля. Она не подключается прямо к домашней сети. Сначала блок питания превращает 220–240 В в постоянные 12 или 24 В, затем это напряжение поступает на ленту.

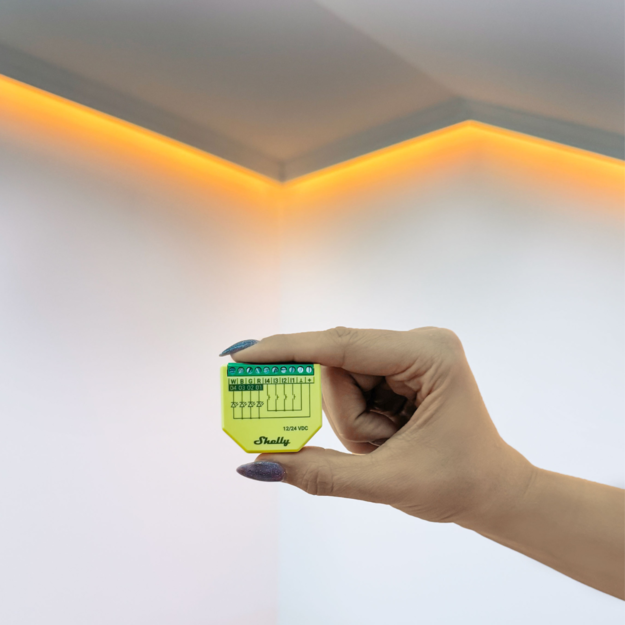

В такой системе диммер ставят после блока питания. Для обычной одноцветной, RGB- или RGBW-ленты подходит Shelly Plus RGBW PM. Он быстро включает и выключает каналы ленты. Этот способ называется PWM — pulse-width modulation, по-русски ШИМ, или широтно-импульсная модуляция.

Представьте, что свет включают и выключают много раз в секунду. Отдельные переключения обычно не различаются глазом, и мы видим средний результат. Чем большую часть времени канал включён, тем ярче выглядит лента. Сам блок питания при этом продолжает выдавать свои штатные 12 или 24 В.

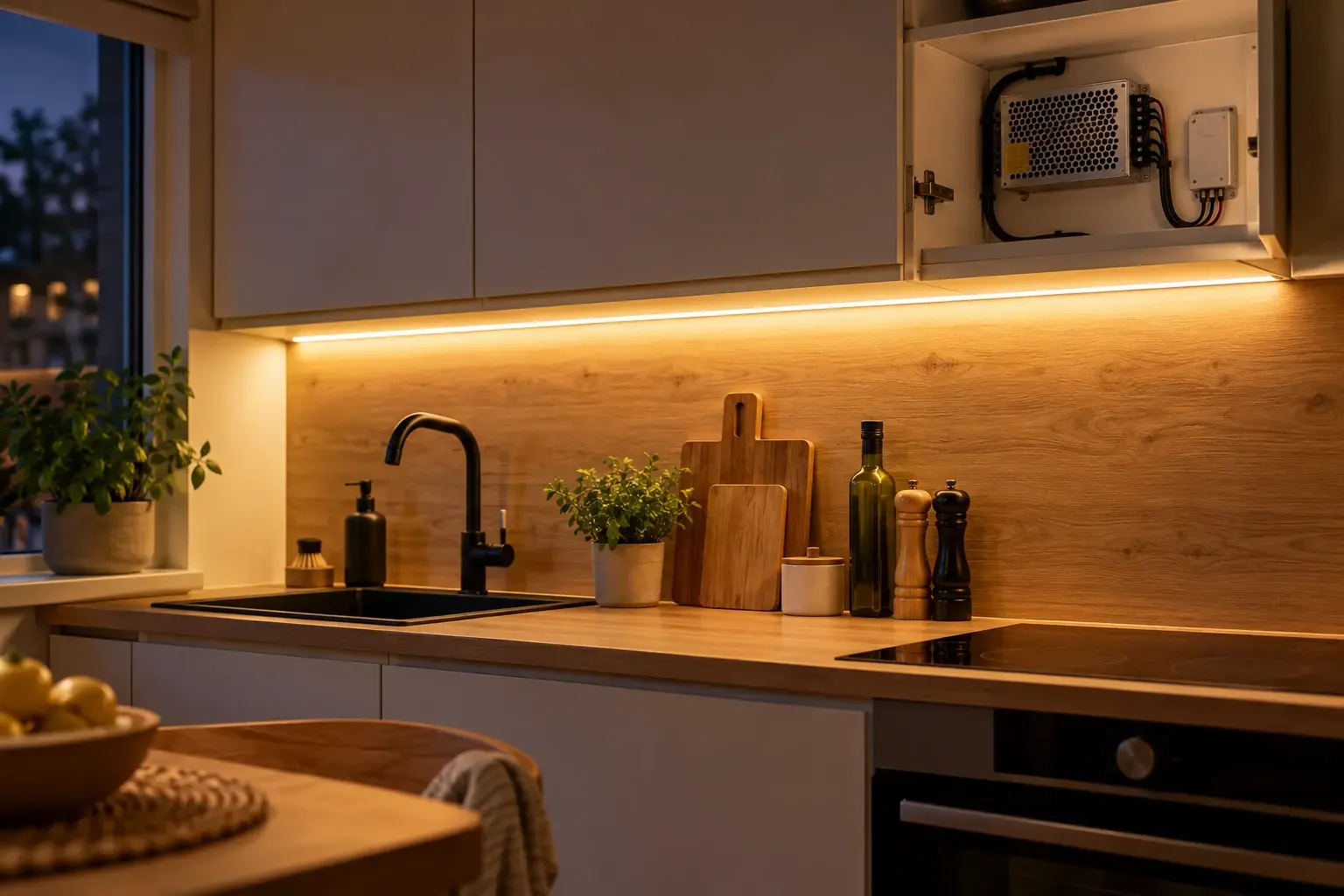

Как это выглядит на кухне. Под верхними шкафами уже установлена лента 24 В, а блок питания спрятан наверху шкафа. Свет включается обычным выключателем, но вечером хочется приглушать его. Самое очевидное решение — поставить сетевой диммер вместо выключателя. Для обычного блока питания это неверная ветка: он не обещает работать с фазовым диммированием. Блок питания оставляют на своём месте, а RGBW PM ставят после него, перед лентой. Получается понятная цепочка: розетка питает блок, блок выдаёт постоянные 24 В, Shelly регулирует ленту. Если используется пятиметровый отрезок 9,6 Вт/м, расчёт ниже покажет ток 2 А — его и сравнивают с пределом канала.

Не нужно становиться инженером, чтобы выбрать комплект для ленты. Достаточно найти три числа на упаковке или в карточке товара.

• Напряжение, В. На ленте и блоке питания должно совпадать 12 или 24 В. Обозначение VDC означает постоянное напряжение.
• Мощность, Вт. Для ленты её часто указывают на один метр. Чтобы узнать общую мощность, умножьте значение на длину отрезка.
• Ток, А. По нему проверяют, не будет ли перегружен отдельный канал контроллера и всё устройство целиком.

Например, лента 24 В потребляет 9,6 Вт на метр, а её длина — 5 метров. Полная мощность составит 48 Вт. Чтобы получить ток, делим 48 Вт на 24 В и получаем 2 А. Для RGBW PM это ниже предела 4 А на один канал и 10 А суммарно.

Если взять ленту такой же мощности, но на 12 В, расчёт получится другим: 48 / 12 = 4 А. Это уже предел одного канала. Поэтому фразы «лента всего на 48 ватт» недостаточно: нужно знать и её напряжение.

На блоке питания ищите constant voltage или CV — «постоянное напряжение», а также точное значение 12 или 24 VDC. Его выходная мощность должна покрывать расчётную мощность ленты и собственное потребление контроллера согласно паспортам обоих устройств. Универсальный процент запаса здесь не подставляют наугад.

Число каналов зависит от ленты. Одноцветной ленте нужен один канал. RGB использует три — красный, зелёный и синий. RGBW добавляет четвёртый, белый канал. Если вместо отдельных контактов R, G, B, W на ленте указан DATA или DIN, это адресная лента: RGBW PM не управляет её отдельными светодиодами по цифровой линии.

При первом запуске в Shelly выбирают профиль, соответствующий ленте: Light («Свет»), RGB или RGBW. Затем каналы включают по одному. Красный выход должен менять только красную составляющую, белый — только белую, а в профиле Light каждый выход должен управлять своей лентой. Так сразу видно, что профиль и каналы выбраны правильно.

Базовая частота PWM у RGBW PM — 833 Гц. В настройках есть вариант 22 кГц, который может помочь при слышимом шуме. Но производитель предупреждает, что на высокой частоте цвета RGB/RGBW могут передаваться менее точно при малой яркости. Поэтому менять частоту без конкретной причины не нужно; после изменения снова оцените низкую яркость и цвета.

Если на драйвере есть клеммы DIM+ и DIM−

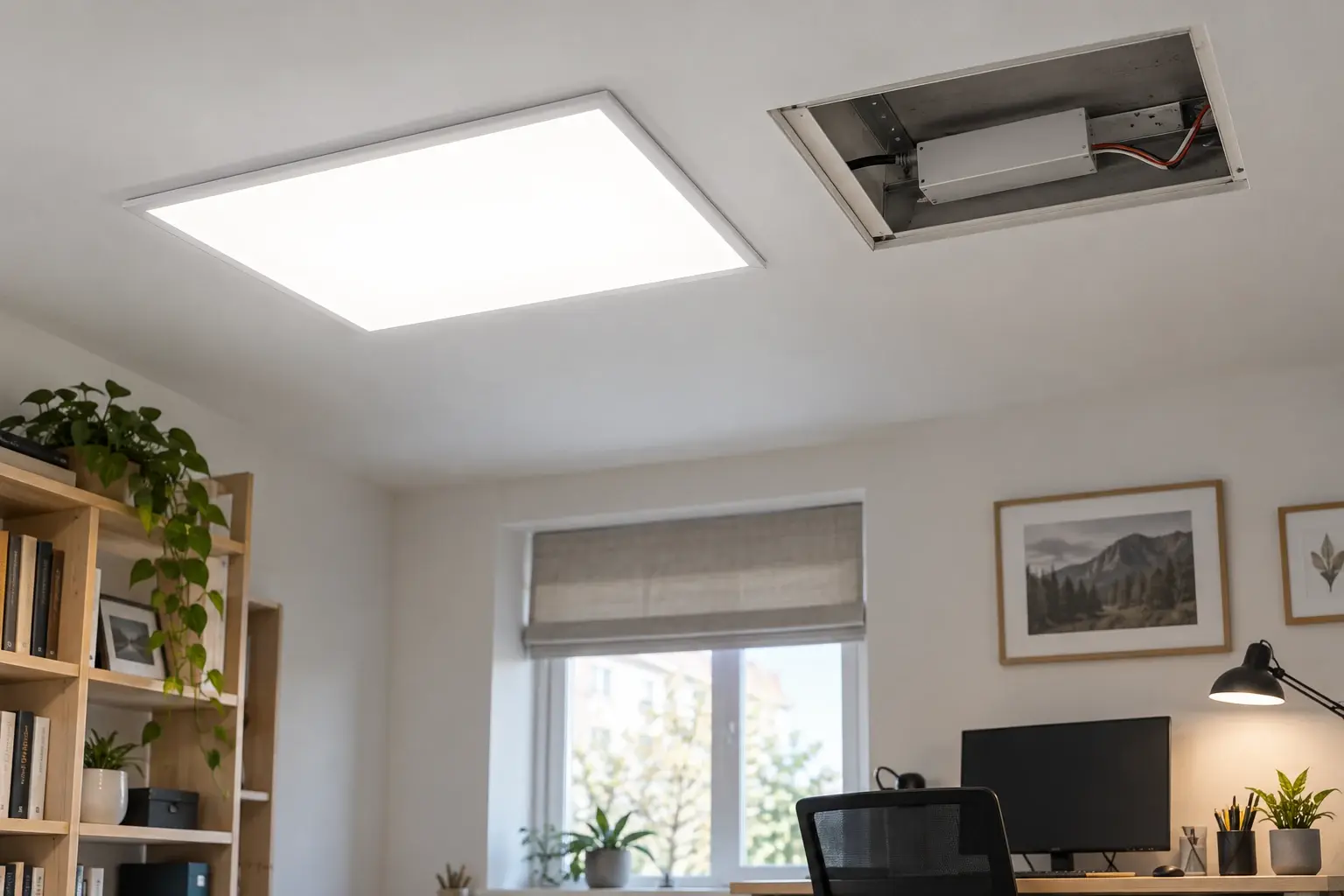

Такой вариант чаще встречается у потолочных панелей, длинных линейных светильников и другого света с отдельным драйвером. На драйвере есть обычные клеммы питания и выхода к светильнику, а рядом — дополнительная пара DIM+ и DIM−. Возле неё написано 0–10 V или 1–10 V.

Здесь питание и управление яркостью идут разными путями. По силовым проводам драйвер получает энергию для светильника. По паре DIM+ и DIM− приходит команда, насколько ярко нужно светить. Эту пару можно сравнить с регулятором громкости: он задаёт уровень, но не питает колонку.

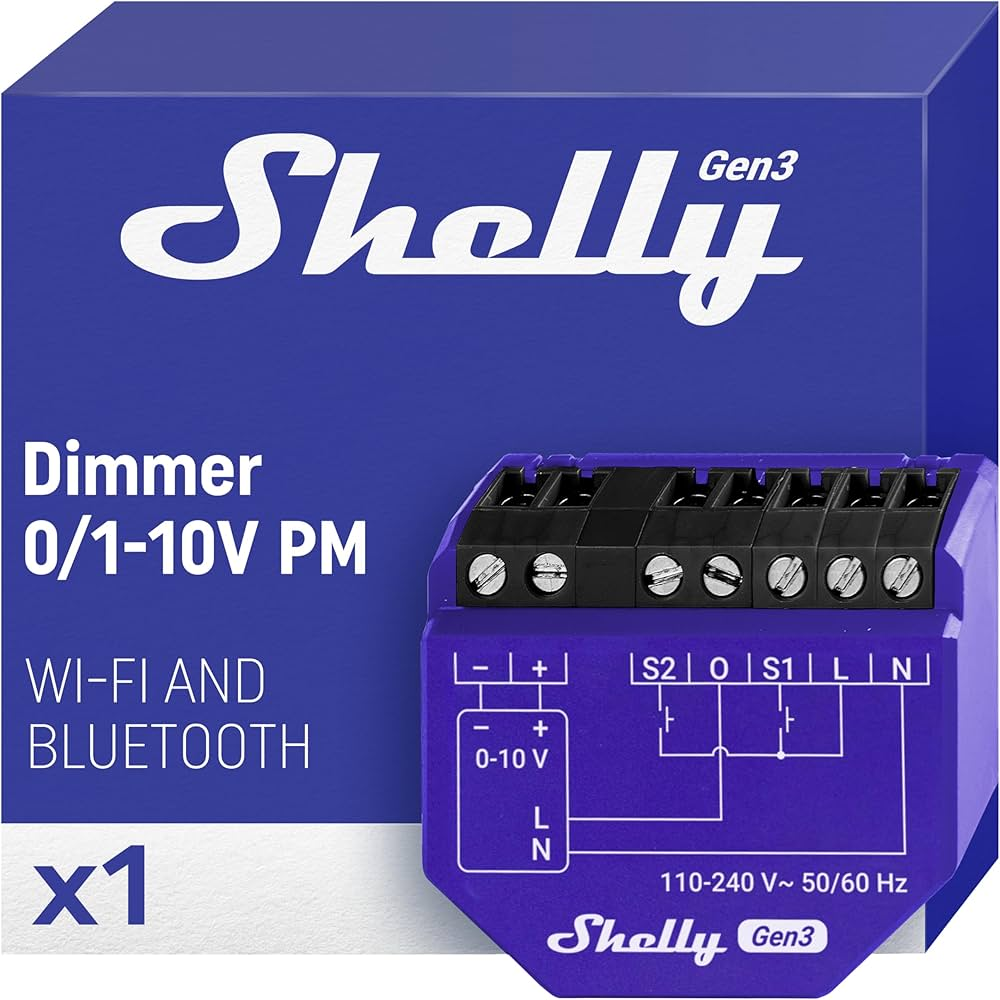

Для такого драйвера выбирайте Shelly Dimmer 0/1–10V PM Gen3. Он поддерживает оба варианта управляющего сигнала, имеет релейный выход для питания драйвера и измеряет мощность. Самому модулю нужна нейтраль и питание 110–240 В переменного тока.

Как это выглядит в кабинете. В потолке стоят четыре одинаковые LED-панели. Рядом с каждой спрятан отдельный драйвер, а на его корпусе есть 1–10 V, DIM+ и DIM−. Поставить обычный фазовый диммер перед такой группой было бы неправильным решением: сами драйверы уже умеют регулировать яркость и ждут отдельную команду. Shelly 0/1–10V передаёт эту команду по паре DIM+ и DIM−, а его релейный выход при необходимости снимает питание с драйверов. Перед покупкой остаются две практические проверки: сложить управляющий ток четырёх драйверов и узнать по паспорту, выключаются ли панели полностью при минимальном сигнале. Если нет, полное выключение предусматривают через релейный выход, а не пытаются «додавить» яркость случайной настройкой процента.

Обозначения 0–10 В и 1–10 В не дают универсального ответа, насколько тусклым станет светильник и выключится ли он полностью при минимальной команде. Это зависит от конкретного драйвера. В его паспорте ищите minimum dimming level — «минимальный уровень яркости» — и dim-to-off — «диммирование до выключения». Если драйвер не умеет полностью выключать свет по управляющей паре, его питание может отключать релейный выход Shelly.

Если светильник один, нужно сопоставить параметры одного драйвера с пределами Shelly. Если одним модулем будет управляться несколько драйверов, их управляющие токи складывают. У Dimmer 0/1–10V PM Gen3 предел управляющей линии составляет 35 мА, а релейного выхода — 13 А. Эти числа не обязательно держать в памяти: они нужны при проверке конкретного проекта. Отдельно учитывают входной и пусковой ток силовой части драйверов, поэтому надпись 13 А не означает, что к реле можно без расчёта подключить любую группу светильников.

Разберём маркировку на примере. На драйвере написано Input 220–240 V — «вход 220–240 В», Dimming 1–10 V — «регулировка 1–10 В», а рядом находятся DIM+ и DIM−. Значит, перед нами не обычная LED-лента и не нагрузка для фазового диммера. Shelly передаёт команду на управляющую пару, а питание драйвера коммутируется отдельно по схеме производителя.

После настройки яркость меняют от 0 до 100 % и отдельно отправляют команду выключения. На минимуме и после выключения светильник должен вести себя так, как обещает паспорт драйвера. Если результат другой, сначала сравните маркировку Shelly и драйвера: тип сигнала должен совпадать, а DIM+ и DIM− — идти к одноимённым клеммам по схеме. Затем убедитесь, что релейный выход отключает питание именно при команде выключения, если это предусмотрено настройкой. Случайное изменение минимального процента не исправляет неверно выбранный интерфейс.

Что сфотографировать перед покупкой диммера

Необязательно сразу понимать каждую букву на наклейке. Сначала сделайте чёткие фотографии маркировки лампы или светильника, блока питания либо драйвера. На снимке должны читаться точная модель и электрические параметры. Даже если обозначения вам пока ничего не говорят, по таким фотографиям уже можно искать паспорт и подбирать оборудование без гадания. Если маркировка скрыта внутри корпуса, не разбирайте оборудование под напряжением: отключите линию штатным автоматом и убедитесь подходящим тестером, что на доступных проводниках нет напряжения.

Дальше ищите ответы по порядку.

1. Это лампа, готовый светильник или гибкая лента? Если перед вами лента, найдите её отдельный блок питания и фотографируйте маркировку обоих устройств.
2. Какое указано входное напряжение? 220–240 V AC означает питание от домашней сети. 12 VDC или 24 VDC у ленты означает низковольтную ветку после блока питания.
3. Есть ли точное указание способа диммирования? Для фазовой ветки нужны dimmable и trailing edge. Для отдельного управляющего входа — 0–10 V или 1–10 V рядом с DIM+ и DIM−.
4. Что написано на выходе блока питания? Для обычной ленты через RGBW PM нужен блок постоянного напряжения — constant voltage или CV — на те же 12 или 24 В. Драйвер с выходом в миллиамперах относится к другому типу оборудования и регулируется только предусмотренным производителем способом.
5. Какие указаны мощность и ток? Для люстры складывают мощность одинаковых ламп. Для ленты умножают мощность на метр на длину, затем делят результат на напряжение. Для группы драйверов 0/1–10 В отдельно складывают токи управляющих входов и проверяют силовую нагрузку реле.
6. Сколько каналов у ленты? Один цвет — один канал, RGB — три, RGBW — четыре. Контакт DATA или DIN указывает на адресную ленту, для которой нужен цифровой контроллер другого класса.
7. Есть ли нейтраль в месте установки? Этот вопрос важен для сетевых моделей Shelly. Не делайте вывод только по цветам проводов; используйте схему линии и требования инструкции к выбранному устройству.

Если после фотографий вы видите только название, напряжение и слово LED, данных пока недостаточно. Найдите паспорт по точной модели или запросите у продавца страницу с полной маркировкой. Покупать диммер наугад здесь дороже, чем потратить несколько минут на поиск документа.

После выбора сначала добейтесь устойчивой работы на месте: кнопка должна включать свет, а яркость — меняться во всём настроенном диапазоне. Управлять выбранными Shelly можно через локальный веб-интерфейс в домашней Wi-Fi-сети без Shelly Cloud. Облачный сервис Shelly Smart Control имеет смысл добавлять позже, если нужен доступ из другой сети. При пропаже внешнего интернета удалённая команда станет недоступна, но сам электрический способ регулировки яркости от этого не изменится.
