Здание включалось одним рывком
Ни один отдельный прибор не создавал проблему сам по себе. Пик появлялся, когда много штатных потребителей запускались одновременно. Просто увеличить доступную мощность было не единственным вариантом: часть оборудования могла немного подождать, если управлять ею аккуратно.
Проще всего было бы сдвинуть нагрев на фиксированное время. Но расписание знает только часы. Оно не видит, есть ли сейчас запас на вводе или утренняя нагрузка уже подошла к пределу. Поэтому мы отказались от жёсткого запрета «утром не греть» и привязали управление к фактической мощности.
При этом автоматика не подменяет электрическую защиту. Автоматы и другие защитные аппараты продолжают выполнять свою работу, а система управления лишь распределяет во времени заранее согласованные нагрузки. Чем коммутация отличается от защиты, подробнее разобрано в статье о выборе реле Shelly по типу нагрузки.
Сначала нужно было увидеть каждый ввод
Мы начали со щитов: определили контролируемые вводы и группы водонагревателей, которые можно ненадолго отключать без остановки остальных систем здания. На вводах установили Shelly Pro 3EM. Эти приборы показывают напряжение, ток, активную и полную мощность по каждой фазе и передают данные по Ethernet.

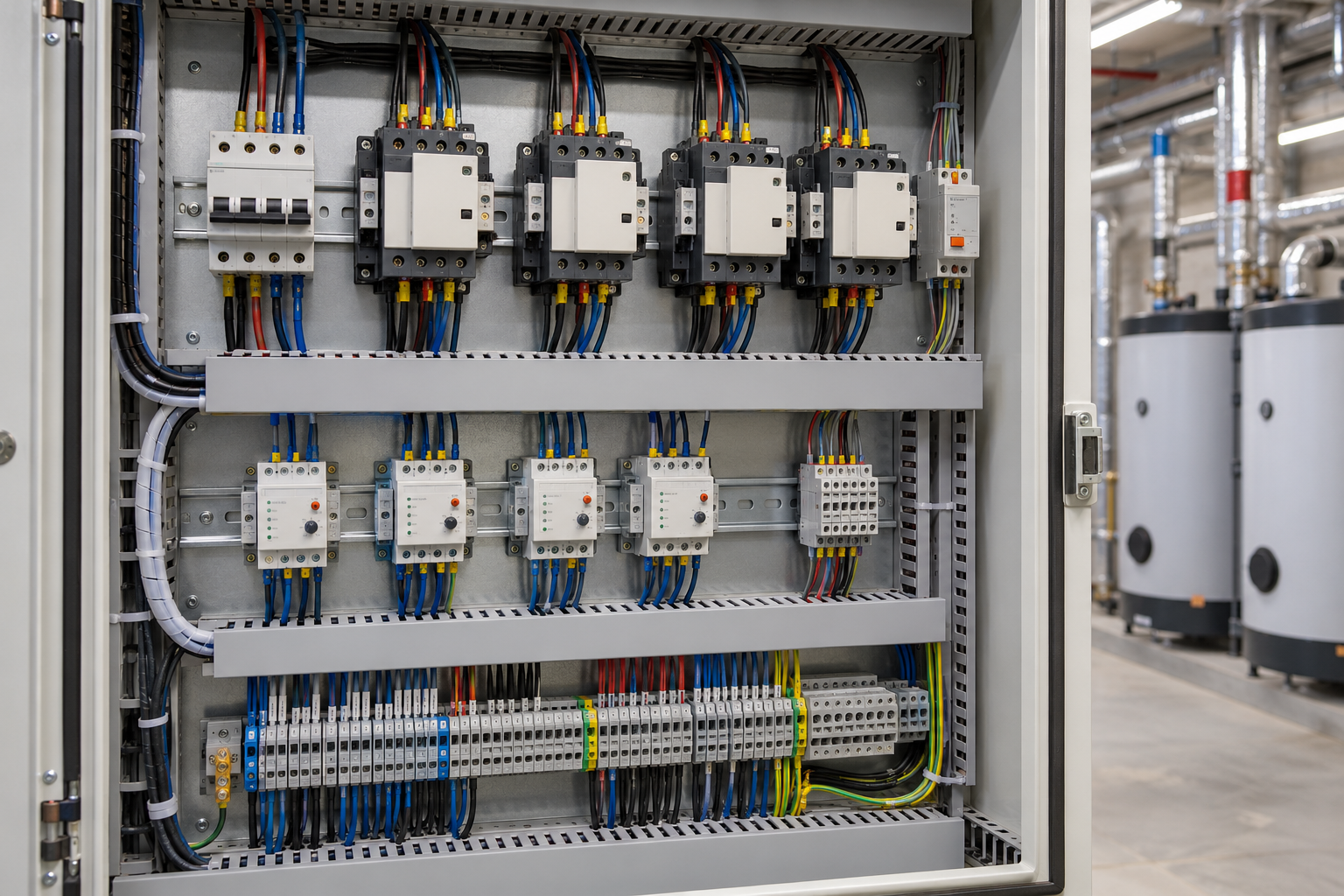

Здесь важно разделить две роли. Pro 3EM измеряет нагрузку, но сам её не переключает — встроенного реле у него нет. Команды локального контроллера получают отдельные щитовые релейные модули. Они управляют катушками контакторов, а уже контакторы включают и отключают силовые линии водонагревателей.
Трансформаторы тока подбирают под конкретный ввод. В каталоге есть комплекты Shelly Pro 3EM-3CT63, Shelly Pro 3EM 120A и Shelly Pro 3EM 400A. В исходных данных кейса номинал установленного комплекта не указан, поэтому здесь важен не конкретный вариант, а сам принцип измерения каждого ввода.
Водонагреватели поставили в очередь
Локальный контроллер получает текущие показания счётчиков. Когда нагрузка на одном из вводов становится высокой, он временно отключает одну из согласованных групп нагрева. Офисы продолжают работать, а водонагреватели получают паузу.
Как только запас по мощности появляется снова, нагрев возвращается не весь сразу. Контроллер включает группы по очереди, поэтому система не создаёт новый одновременный старт. Такой подход называется динамическим сбросом нагрузки: менее приоритетные потребители ненадолго уступают мощность тем, которые нельзя отключать.
Во время первого запуска каждую группу проверяют отдельно. На панели открывают показания нужного ввода и состояние оборудования, затем отключают выбранную группу. Её статус должен измениться, а мощность на соответствующем вводе — снизиться. После возврата группы смотрят, не включились ли вместе с ней остальные. Если меняется не тот ввод или не то оборудование, исправляют привязку до запуска автоматики.
Готовых порогов для любого здания здесь нет. Их выбирают по ограничениям конкретного объекта, составу нагрузки и допустимой длительности паузы. Поэтому в статье нет условной цифры, которую можно без проверки перенести в другой щит.
Теперь диспетчер видит, что происходит
Все устройства объединили по Ethernet с локальным контроллером. На общей панели диспетчер видит нагрузку каждого ввода и состояние групп водонагревателей. Если система временно снимает нагрев, это сразу заметно; когда появляется запас, на той же панели видно, как группы возвращаются в работу одна за другой.
Основная логика остаётся внутри бизнес-центра. Облако можно добавить для удалённого просмотра, но оно не должно быть обязательным звеном между счётчиком и реле. Отдельно в эксплуатационной документации фиксируют поведение системы при остановке контроллера или потере связи; в исходных данных этого кейса такой режим не раскрыт.
Теперь утренний запуск здания не собирает все водонагреватели в один пик. Автоматика распределяет нагрев по времени, а диспетчер видит её работу на одной панели.
