Общая команда не оставляет выбора

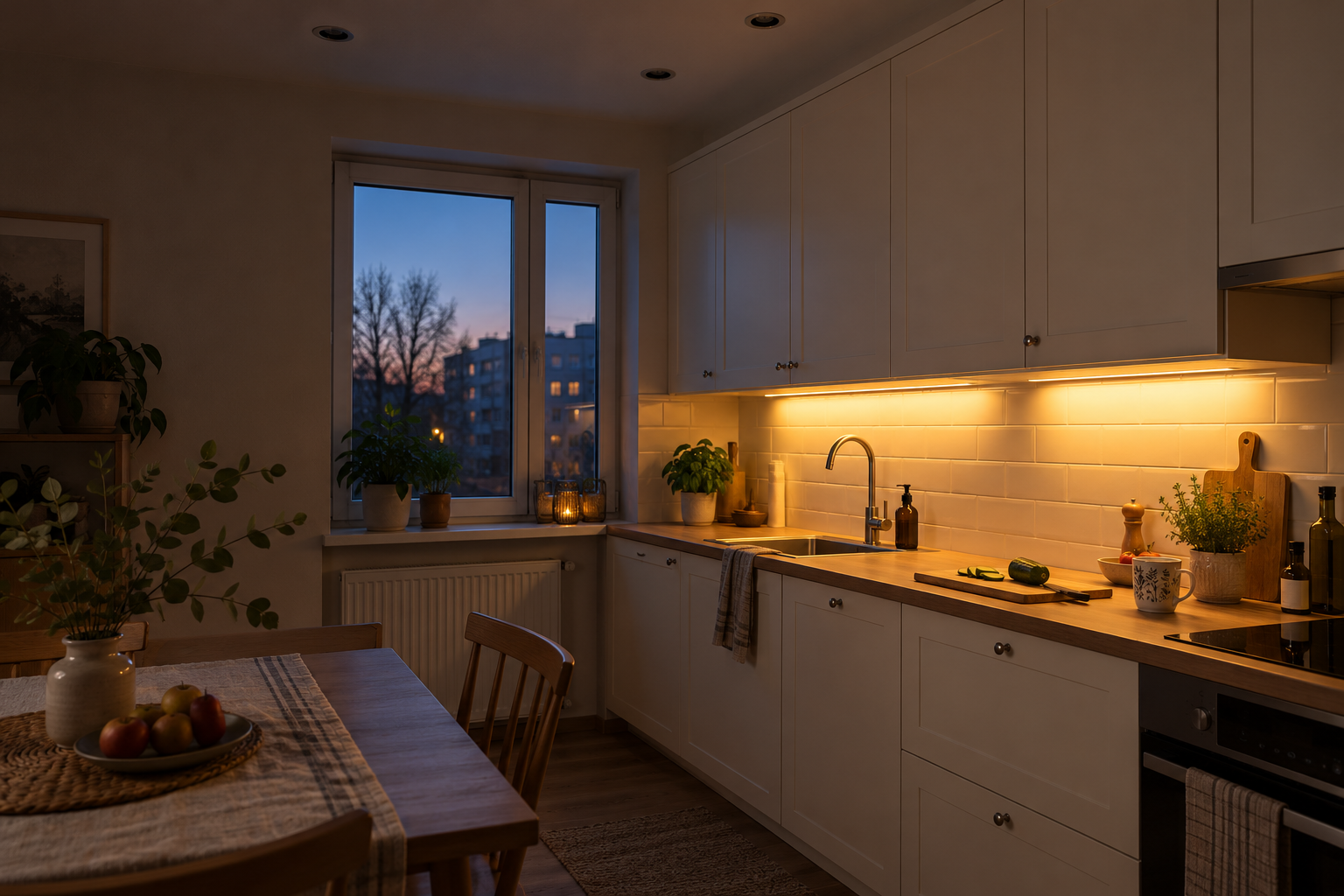

Отдельные названия в телефоне помогают найти светильники, но не разделяют их электрически. Если обе линии сидят на одном выходе, включить только столешницу не получится. Для трёх нужных сочетаний — нижний свет, верхний или оба сразу — каждой группе понадобится свой выход.
Поэтому первый вопрос относится к проводке: доходят ли до места установки отдельные провода каждой группы? Это устанавливают по фактическим соединениям при отключённом питании и после проверки отсутствия напряжения. Если линии объединены раньше, сначала потребуется разделить их соединения. Настройка реле не заменяет это изменение.
Когда две группы уже выведены раздельно, появляется смысл в двухканальном устройстве. Каждая линия получает свой выход, а каждая клавиша — свой вход. Так управление с телефона добавляется к двум понятным действиям, которые уже нужны на кухне.
У двух каналов остаётся общий ввод

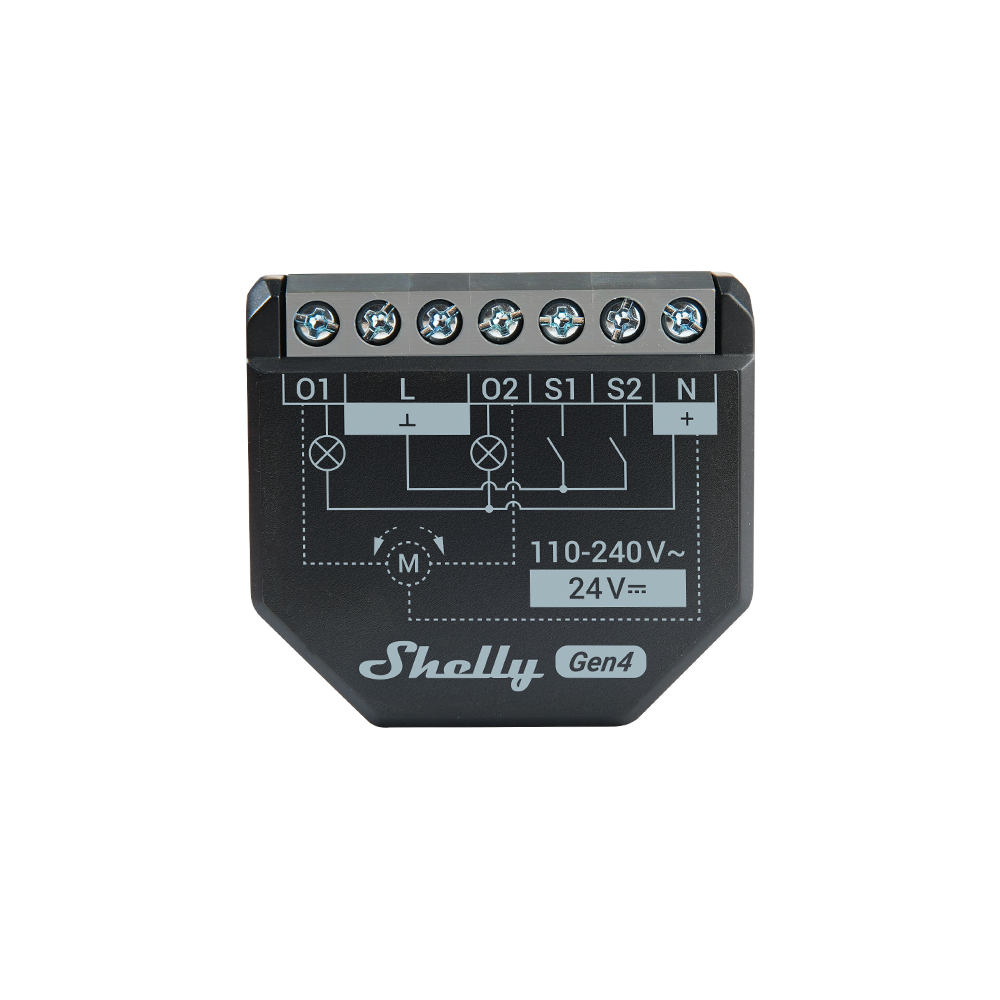

Для двух совместимых групп с общим питанием и доступной нейтралью рекомендуем Shelly 2PM Gen4. У него есть отдельные выходы O1 и O2 и входы S1 и S2 для настенного управления. Рекомендация относится к включению и выключению света; регулировку яркости здесь не настраиваем.
Раздельные команды не означают раздельное питание. Две клеммы L связаны внутри устройства, а в рассматриваемом варианте 230 В клемма N нужна для нейтрали. Подавать на L разные фазы или объединять через реле независимо питаемые линии нельзя. Выходы O1 и O2 также не являются двумя изолированными «сухими контактами».
Есть и общий предел нагрузки: до 10 А на канал, но не более 16 А суммарно для переменного тока. Эти значения не означают, что можно подключить любые две группы светодиодных ламп. До выбора реле сопоставьте параметры ламп и их блоков питания с допустимыми типами нагрузки, в том числе требованиями к пусковому току и подавлению помех. Для указанных производителем индуктивных нагрузок предусмотрен RC-демпфер — цепь из резистора и конденсатора. Один лишь небольшой расход в ваттах совместимость не подтверждает.
Когда группы подключены раздельно, это разделение нужно сохранить и в настройках реле. Двум группам света нужен профиль switch — «два независимых релейных канала». В нём обе группы могут быть включены одновременно, если нагрузка укладывается в ограничения.
У привода шторы другая задача: два выхода задают направления движения одного двигателя. Для него предназначен профиль cover — «управление шторами и жалюзи», в котором прошивка согласует работу выходов. Подключать такой привод как две независимые лампы нельзя. Его подбор и настройка разобраны в статье об управлении шторами и жалюзи; к двум кухонным группам эта схема не относится.
После телефона клавиша должна переключать свой свет

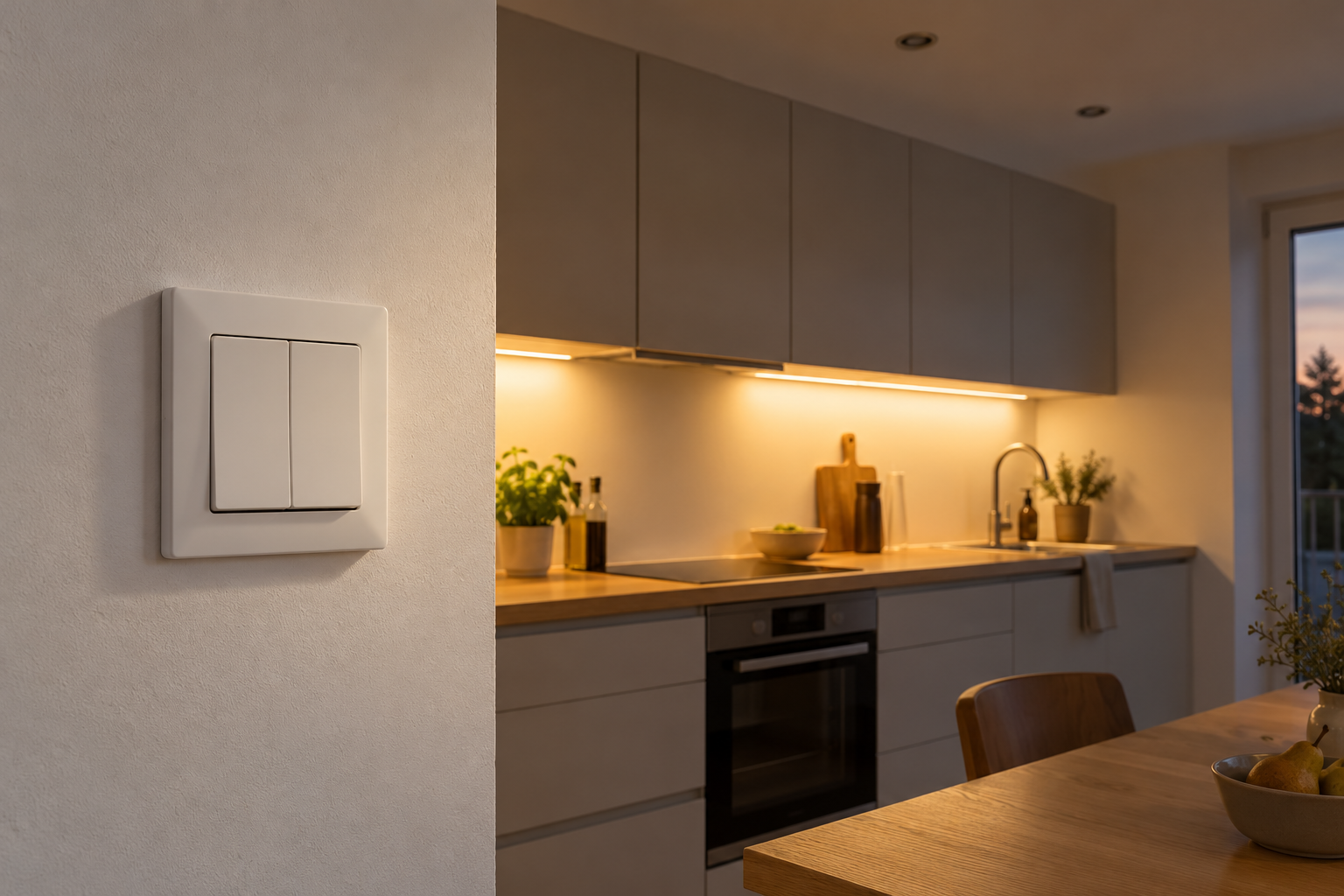

Даже при правильном подключении остаётся бытовой вопрос: что сделает клавиша, если свет уже выключили с телефона? Её положение на стене могло не измениться. Поэтому для обычных клавиш с фиксацией удобно выбрать переключение при каждом изменении входа: перевели клавишу — соответствующий свет сменил состояние.
Для этого каждому входу задают тип switch — «выключатель с фиксированным положением», а связанному релейному каналу — режим flip, «переключать при изменении входа». Физические входы должны оставаться разблокированными. Режим detached — «вход отделён от выхода» — для такого прямого управления не подходит: сама клавиша в нём не меняет состояние реле.
Сразу после настройки выключите обе группы. Включите первую, затем вторую и выключите первую: при каждой команде должна меняться только выбранная группа. Повторите это со стены после команды с телефона. Если меняются обе группы или другая клавиша, сначала выясните, какой выход и какой вход относятся к каждому светильнику; соединения исправляют только при снятом питании.
Теперь нужно решить, что произойдёт после отключения электричества. Если для этих двух групп нежелательно внезапное включение, задайте обоим каналам начальное состояние off — «выключено». При пробном восстановлении питания обе группы должны остаться выключенными до следующей команды. Это настройка начального состояния: последующее нажатие клавиши или отдельное автоматическое задание по-прежнему может включить свет.
Домашнее управление проверяют отдельно от облака
Когда каналы работают раздельно, телефон становится ещё одним способом выбрать нужный свет. Для управления дома достаточно открыть встроенную страницу реле по его IP-адресу — адресу в домашней сети. Телефон и реле должны иметь связь друг с другом через работающую сеть Wi-Fi; отдельный сервер автоматизации для этого не требуется.
Не стоит проверять работу без интернета выключением роутера: так одновременно исчезнет и домашняя сеть. При первом запуске временно отключите только внешнее соединение с провайдером, оставив роутер включённым. Команды через локальную страницу должны продолжить работать. Затем отдельно проверьте настенные клавиши при недоступном Wi-Fi: каждая должна переключать свою группу, поскольку при прямой привязке входов команда обрабатывается самим реле. Если этого не происходит, вернитесь к настройкам входов и результатам проверки каналов.
У этой независимости есть границы. Без питания реле не сможет принять нажатие и включить свет. Неисправность самого модуля тоже не обходится обычной клавишей, подключённой к его входу. Поэтому «можно управлять со стены» и «есть резервное управление в обход устройства» — разные возможности.
Для команды издалека можно добавить облачное управление через Shelly Smart Control. В этом случае интернет нужен и реле, и телефону. Проверять такой доступ удобно на месте: отключить Wi-Fi у телефона, оставить мобильный интернет и по очереди включить обе группы. Если команда не проходит, сначала проверяют доступность устройства в приложении и его соединение с облаком; менять проводку из-за одной ошибки удалённого доступа не нужно.
Кухонный свет должен включаться в нужном сочетании — без лишнего верхнего света и без поисков правильной кнопки в телефоне. После проверки отдельных групп и клавиш можно добавлять сценарии, сохраняя это понятное управление.
